製品選定ガイド圧縮空気清浄化機器
乾燥エア
用途例
- 一般用空気圧機器
- 一般塗裝

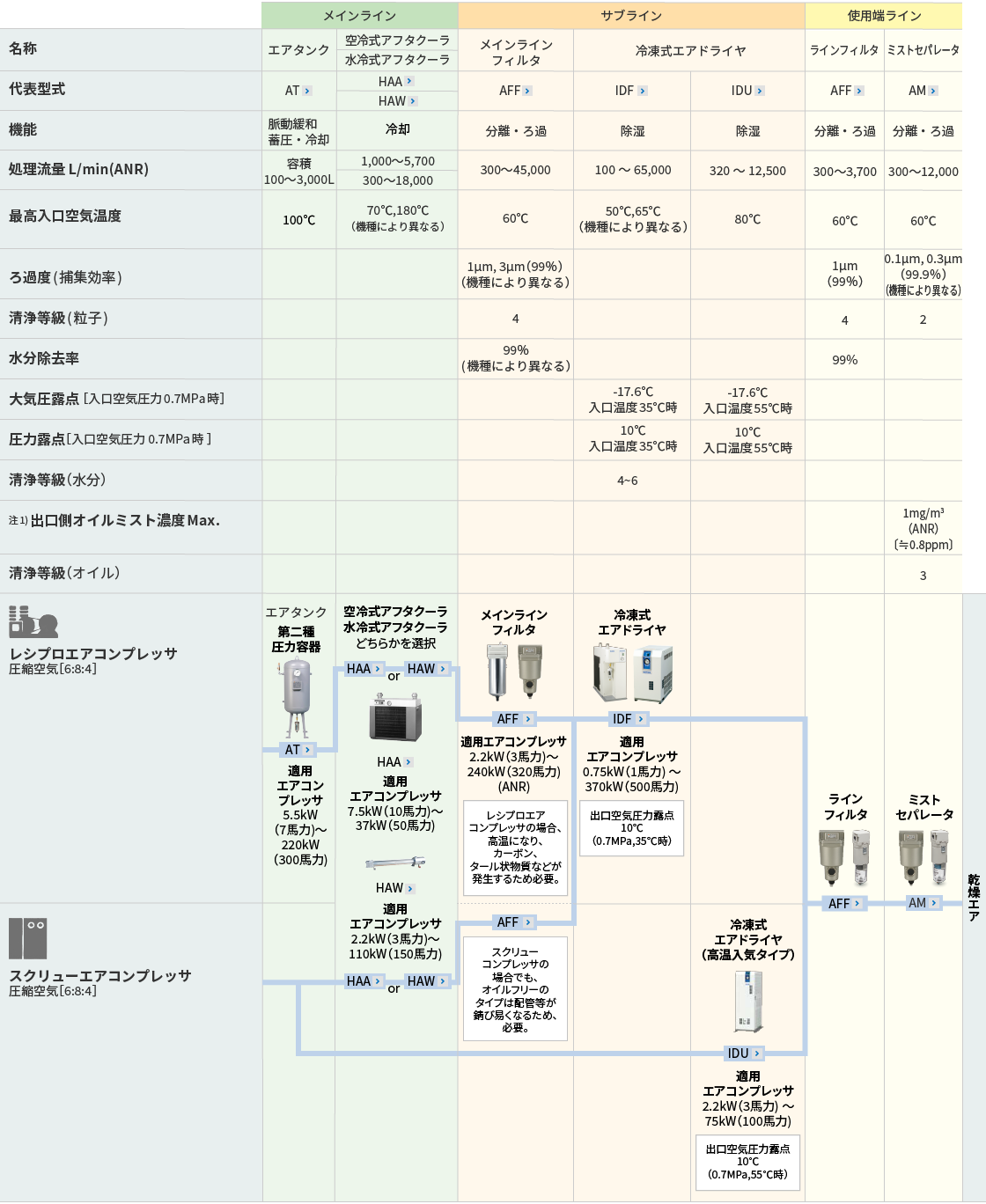

清浄化システム
シリーズ名をクリックすると詳細ページが表示されます。
AT,HAA/HAW：エアコンプレッサに取付いている場合は不要。
AT：スクリューコンプレッサの場合、蓄圧を目的とする場合は必要。
圧縮空気中の不純物
品質(zhì)等級| 水分 | ろ過度 | オイルミスト濃度注1) | オイル 臭気 |
システムとしての 品質(zhì)等級注2) |
|
|---|---|---|---|---|---|
| 露點 | 含有水分量 | ||||
| 大気圧露點：-14～-23℃ 圧力露點：15～3℃（0.7MPa時） |
1.7g?0.8g/m3(ANR) | 0.3μm(捕集効率99%) | Max.1mg/m3(ANR) 0.8ppm |
有 | ［2 : 4 : 3］ ［2 : 5 : 3］ ［2 : 6 : 3］ |
注1）入口側のオイルミスト濃度(コンプレッサ吐出濃度)が約30mg/m3(ANR)以下の場合。
注2）ISO8573-1:2010（JIS B8392-1:2012）による圧縮空気品質(zhì)等級を示し（上記參照）、そのシステムで得られる最高品質(zhì)等級を表記しています。ただし、入口空気條件により異なります。
