イオナイザ(イオナイザー)靜電気対策機器 » バータイプ/イオナイザIZS31シリーズ - 仕様?外形寸法図
|仕様
| イオナイザ型式 | IZS31-□□（NPN仕様） | IZS31-□□P（PNP仕様） | |
|---|---|---|---|
| イオン発生方式 | コロナ放電式 | ||
| 電圧印加方式 | センシングDC、パルスDC、DC | ||
| 放電出力 | ±7000V | ||
| イオンバランス注1） | ±30V（ステンレス電極針の場合±100V） | ||
| エアパージ | 使用流體 | 空気（清浄乾燥空気） | |
| 使用圧力 | 0.7MPa以下注2） | ||
| 接続チューブ徑 | φ4 | ||
| 電源電圧 | DC24V±10% | ||
| 消費電流 | センシングDCモード | 200mA以下（待機中：120mA以下） | |
| パルスDCモード | オートバランスセンサ［本體取付タイプ］ 300mA以下 オートバランスセンサ［高精度タイプ］ 200mA以下 センサ未使用 170mA以下 |
||
| DCモード | 170mA以下 | ||
| 入力信號 | 放電停止信號 | GNDと接続 （電圧範囲：DC5V以下 消費電流：5mA以下） |
＋24Vと接続 （電圧範囲：DC19V～電源電圧 消費電流：5mA以下） |
| メンテナンス信號 | |||
| 出力信號 | 除電完了信號 | 最大負荷電流：100mA 殘留電圧：1V以下（負荷電流100mA時） 最大印加電圧：DC28V |
最大負荷電流：100mA 殘留電圧：1V以下（負荷電流100mA時） |
| メンテナンス出力信號 | |||
| 異常信號 | |||
| センサモニタ出力 注3) |
電圧出力1～5V（10kΩ以上の負荷を接続してください） | ||
| 有効除電距離 | 50～2000mm（センシングDCモード時：200～2000mm） | ||
| 使用周?chē)鞙囟?、使用流體溫度 | 0～50℃ | ||
| 使用周?chē)鞚穸?/td> | 35～80%Rh（結露なきこと） | ||
| 材質 | イオナイザカバー：ABS、電極針：タングステン、単結晶シリコン、ステンレス | ||
| 耐振動 | 耐久 50Hz 振幅 1mm XYZ各2時間 | ||
| 耐衝撃 | 10G | ||
| 適合規格／指令 | CE（EMC指令：2004/108/EC） UL U.S. Standard for Electrostatic Air Cleaner, UL867, fourth edition CSA Canadion Standard for Electrostatic Air Cleaner, CAN/CSA C22.2 No.187-M1986 |
||
注1）帯電物とイオナイザ間の距離300mmにおいて、エアパージ有のとき。
注2）ローメンテナンス電極カートリッジの場合は、0.05MPa以上でご使用ください。
注3）フィードバックセンサで帯電物の電位を測定する場合、センサの設置距離により測定する帯電電位とセンサモニタ出力電圧の関係
およびセンサの検出範囲は異なります。技術データをご參照ください。
電極カートリッジ數、質量
| バー長さ（mm） | 300 | 380 | 620 | 780 | 1100 | 1260 | 1500 | 1900 | 2300 |
|---|---|---|---|---|---|---|---|---|---|
| 電極カートリッジ數 | 3 | 4 | 7 | 9 | 13 | 15 | 18 | 23 | 28 |
| 質量 g | 470 | 530 | 720 | 850 | 1100 | 1220 | 1410 | 1730 | 2040 |
センサ
| センサ型式 | IZS31-DF （フィードバックセンサ） |
IZS31-DG （オートバランスセンサ［高精度タイプ］） |
IZS31-DE （オートバランスセンサ［本體取付タイプ］） |
|---|---|---|---|
| 使用周?chē)鞙囟?/td> | 0～50℃ | ||
| 使用周?chē)鞚穸?/td> | 35～85%Rh（結露なきこと） | ||
| ケース材質 | ABS | ABS、ステンレス | ABS |
| 耐振動 | 耐久 50Hz 振幅 1mm XYZ各2時間 | ||
| 耐衝撃 | 10G | ||
| 質量 | 200g（ケーブル質量も含む） | 220g（ケーブル質量も含む） | 110g（ケーブル質量も含む） |
| 設置距離 | 10～50mm（推奨） | － | |
| 適合規格／指令 | CE（EMC指令：2004/108/EC、低電圧指令：73/23/EEC, 93/68/EEC） | ||

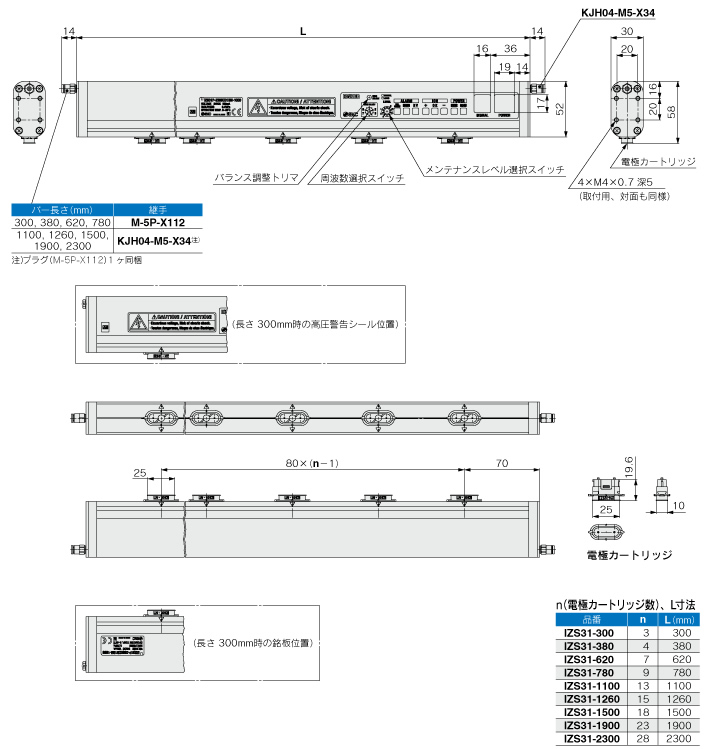

|外形寸法図
イオナイザ／IZS31-□□□□-□□
