イオナイザ(イオナイザー)靜電気対策機器 » コントローラー分離型 バータイプ/イオナイザIZT40/41/42/43シリーズ - 仕様?外形寸法
|仕様
| イオナイザ機種 | IZT40 | IZT41(-L)(NPN仕様) | IZT41P(-L)(PNP仕様) | IZT42(-L)(NPN仕様) | IZT42(-L)(PNP仕様) | |
|---|---|---|---|---|---|---|
| イオン発生方式 | コロナ放電式 | |||||
| 電圧印加方式 | AC、DC 注1) | AC、DC 注1) | デュアルAC | |||
| 印加電圧 | ±7,000V | ±6,000V | ||||
| オフセット電圧 注2) |
±30V以?xún)?nèi) | |||||
| エアパージ | 使用流體 | 空気（清浄乾燥空気） | ||||
| 使用圧力 | 0.5MPa以下 | |||||
| 保証耐圧力 | 0.7MPa | |||||
| 接続チューブ徑(片側プラグ可) | ミリサイズ：?4, ?6, ?8, ?10 インチサイズ：?3/16", ?1/4", ?5/16", ?3/8" |
|||||
| 消費電流 | 0.7A以下 (連結時１臺あたり＋0.6A以下) |
0.8A以下 (連結時１臺あたり＋0.7A以下) |
1.4A以下 (連結時１臺あたり＋1.3A以下) |
|||
| 電源電圧 | DC24V±10%（AC100－240V： ACアダプタオプション バー1臺時のみ使用可能） | |||||
| 入力信號 注3) |
イオン発生停止信號 | ― | DC（－）と接続 電圧範囲：DC5V以下 消費電流：5mA以下 |
DC（＋）と接続 電圧範囲：DC19V?電源電圧 消費電流：5mA以下 |
DC（－）と接続 電圧範囲：DC5V以下 消費電流：5mA以下 |
DC（＋）と接続 電圧範囲：DC19V?電源電圧 消費電流：5mA以下 |
| 出力信號 注3) |
メンテナンス検知信號 | ― | 最大負荷電流：100mA 殘留電圧：1V以下 （負荷電流100mA時） 最大印加電圧：DC26.4V |
最大負荷電流：100mA 殘留電圧：1V以下 （負荷電流100mA時） |
最大負荷電流：100mA 殘留電圧：1V以下 （負荷電流100mA時） 最大印加電圧：DC26.4V |
最大負荷電流：100mA 殘留電圧：1V以下 （負荷電流100mA時） |
| 異常信號 | ||||||
| IO-Linkデバイス 注4) | ― | 電圧範囲：DC18V?30V 消費電流：100mA以下 ※詳細は「IO-Link通信仕様」參照 |
||||
| 機能 | 高電圧異常放電検知 （検知時イオン発生停止） |
オートバランス、メンテナンス検知、 高電圧異常検知（検知時イオン発生停止）、イオン発生停止入力 |
||||
| 有効除電距離 | 50?2000mm | |||||
| 使用周?chē)鞙囟仁褂昧黧w溫度 | コントローラ高電圧電源モジュール | 0?40℃ | ||||
| バー | 0?50℃ | |||||
| 使用周?chē)鞚穸?/td> | 35?80％Rh（結露なきこと） | |||||
| 材質 | コントローラ | カバー：ABS,アルミ、 スイッチ：シリコーンゴム 注3) | ||||
| 高電圧電源モジュール | カバー：ABS,アルミ | |||||
| バー | カバー：ABS、 エミッタカートリッジ：PBT、 エミッタ：タングステンまたは単結晶シリコン、 高電圧ケーブル：シリコーンゴム、PVC |
|||||
| 適合規格 | CE（EMC指令） | |||||
注1）DCは正極、負極いずれかを印加。
注2）帯電物とイオナイザ間の距離300mmにおいて、エアパージありのとき。
注3）トランジスタ入出力対応品
注4）IO-Link対応品
| イオナイザ機種 | IZT43(-L)(NPN仕様) | IZT43(-L)(PNP仕様) | |
|---|---|---|---|
| イオン発生方式 | コロナ放電式 | ||
| 電圧印加方式 | AC,DC 注1) | ||
| 印加電圧 | ±6,000V | ||
| オフセット電圧 注2) | ±30V以?xún)?nèi) | ||
| エアパージ | 使用流體 | 空気（清浄乾燥空気） | |
| 使用圧力 | 0.05MPa?0.7MPa | ||
| 接続チューブ徑 （片側プラグ可） |
ミリサイズ：φ6 インチサイズ：?1/4" |
||
| 消費電流 | 0.4A以下 （連結時1臺當たり＋0.4A以下） |
||
| 電源電圧 | DC24V±10％ （AC100－240V：ACアダプタオプション ノズル1臺時のみ使用可能） |
||
| 入力信號 注3) | イオン発生停止信號 | DC（－）と接続 電圧範囲：DC5V以下 消費電流：5mA以下 |
DC（＋）と接続 電圧範囲：DC19V?電源電圧 消費電流：5mA以下 |
| 出力信號 注3) | メンテナンス検知信號 | 最大負荷電流：100mA 殘留電圧：1V以下（負荷電流100mA時） 最大印加電圧：DC26.4V |
最大負荷電流：100mA 殘留電圧：1V以下（負荷電流100mA時） |
| 異常信號 | |||
| IO-Linkデバイス 注4) | 電圧範囲：DC18V?30V 消費電流：100mA以下 ※詳細は「IO-Link通信仕様」參照 |
||
| 機能 | オートバランス、メンテナンス検知、 高電圧異常検知（検知時イオン発生停止）、イオン発生停止入力 |
||
| 有効除電距離 | 50?2000mm | ||
| 使用周?chē)鞙囟?br />使用流體溫度 | コントローラ 高電圧電源モジュール ノズル |
0?40℃ | |
| 使用周?chē)鞙囟?/td> | 35?65％Rh（結露なきこと） | ||
| 材質 | コントローラ | カバー：ABS,アルミ,スイッチ：シリコーンゴム 注3) | |
| 高電圧電源モジュール | カバー：ABS,アルミ | ||
| ノズル | 筐體：PBT、ステンレス エミッタカートリッジ：PBT、 エミッタ：タングステン 高電圧ケーブル：シリコーンゴム、PVC、ステンレス |
||
| 適合規格 | CE（EMC指令） | ||
注1）DCは正極、負極のいずれかを印加。
注2）帯電物とイオナイザ間の距離300mmにおいて、エアパージありのとき。
注3）トランジスタ入出力対応品
注4）IO-Link対応品
IO-Link通信仕様
| IO-Linkタイプ | デバイス |
| IO-Linkバージョン | V1.1 |
| 設定ファイル形式 | IODDファイル 注) |
| 通信速度 | COM2（38.4kbps） |
| 最小サイクルタイム | 8.0ms |
| プロセスデータ長 | Input Data：13byte、Output Data：9byte |
| オンリクエストデータ通信 | 対応 |
| データストレージ機能 | 対応 |
| イベント機能 | 対応 |
| ベンダID | 131（0×0083） |
| デバイスID | 581（0×000245） |
注）設定ファイルは、當社ホームページ（https://www.smcworld.com）からダウンロードできます。
質量
| コントローラ | 高電圧電源モジュール | |
|---|---|---|
| IZT40 | 210 | 800 |
| IZT41 | 210 | 800 |
| IZT42 | 210 | 1350 |
| IZT43 | 210 | 680 |
ノズル質量
| ノズル | ||
|---|---|---|
| IZT43 | 高電圧ケーブル1ｍ | 200 |
| 高電圧ケーブル2ｍ | 310 | |
| 高電圧ケーブル3ｍ | 440 | |
エミッタカートリッジ數、バー質量
| バー長さ記號 | 16 | 22 | 34 | 40 | 46 | 58 | 64 | 82 | 112 | 130 | 160 | 190 | 232 | 250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| エミッタカートリッジ數 | 2 | 3 | 5 | 6 | 7 | 9 | 10 | 13 | 18 | 21 | 26 | 31 | 38 | 41 | |
| IZT40 IZT41 (バー共通) |
高電圧ケーブル1m | 360 | 420 | 530 | 590 | 650 | 760 | 820 | 990 | 1270 | 1440 | 1720 | 2010 | 2410 | 2580 |
| 高電圧ケーブル2m | 490 | 550 | 660 | 720 | 780 | 890 | 950 | 1120 | 1400 | 1570 | 1850 | 2140 | 2540 | 2710 | |
| 高電圧ケーブル3m | 610 | 670 | 780 | 840 | 900 | 1010 | 1070 | 1240 | 1520 | 1690 | 1970 | 2260 | 2660 | 2830 | |
| IZT42 | 高電圧ケーブル1m | 520 | 580 | 690 | 750 | 810 | 920 | 980 | 1150 | 1430 | 1600 | 1880 | 2170 | 2570 | 2740 |
| 高電圧ケーブル2m | 770 | 830 | 940 | 1000 | 1060 | 1170 | 1230 | 1400 | 1680 | 1850 | 2130 | 2420 | 2820 | 2990 | |
| 高電圧ケーブル3m | 1010 | 1070 | 1180 | 1240 | 1300 | 1410 | 1470 | 1640 | 1920 | 2090 | 2370 | 2660 | 3060 | 3230 | |
ACアダプタ（別売手配品）
| 型式 | IZT40-CG1, IZT40-CG2 |
|---|---|
| 入力電圧 | AC100V?240V, 50/60Hz |
| 出力電流 | 1.9A |
| 使用周?chē)鞙囟?/td> | 0?40℃ |
| 使用周?chē)鞚穸?/td> | 35?65％Rh（結露なきこと） |
| 質量 | 375g |
| 適合規格／指令 | CE, cUL |
|外形寸法図

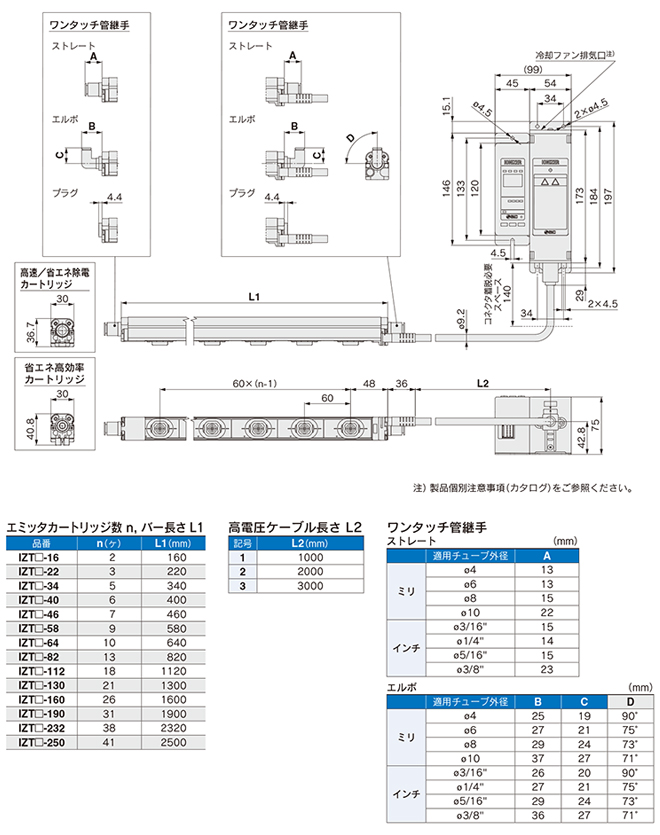

イオナイザ／IZT40／41(-L)

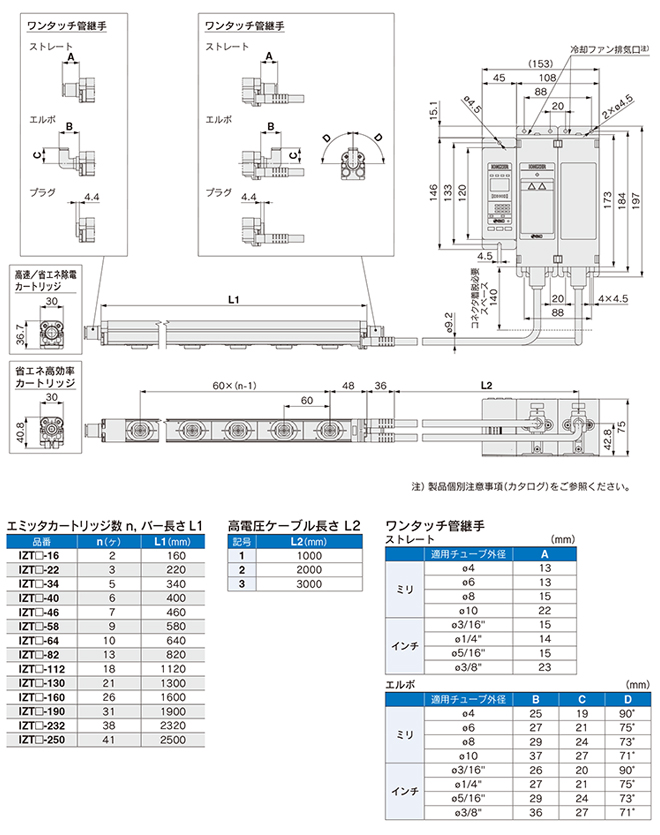

イオナイザ／IZT42(-L)

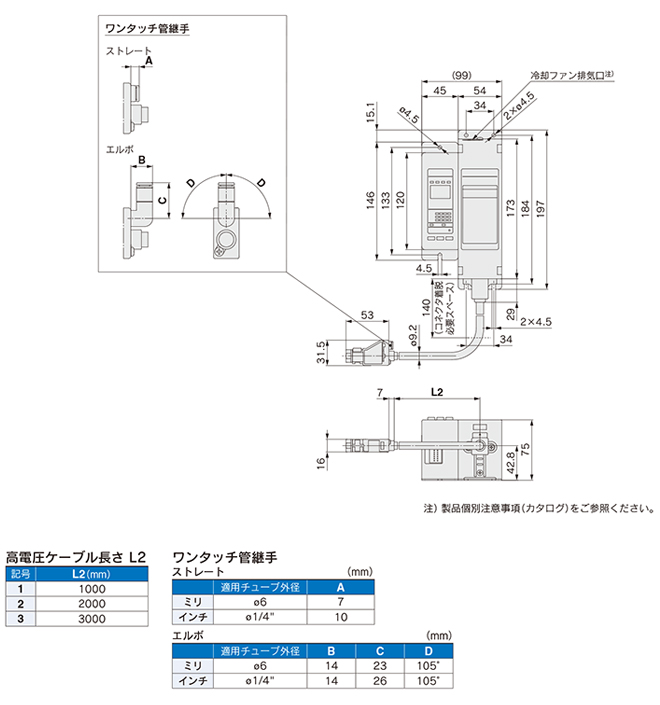

イオナイザ／IZT43(-L)
