擺臺 LER系列
?無振動?高速運動
最大速度:420°/sec(7.33rad/sec)
最大加減速度:3,000°/sec2
(52.36rad/sec2)
?重復定位精度:±0.05°
終端重復定位精度:±0.01°
(推壓控制/帶外部限位器)

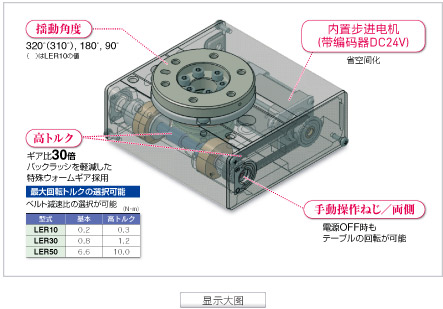

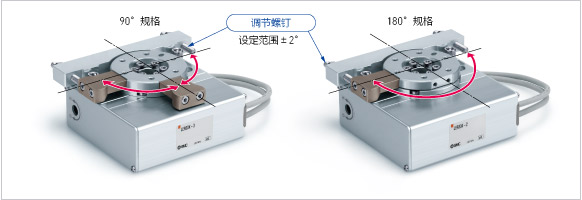

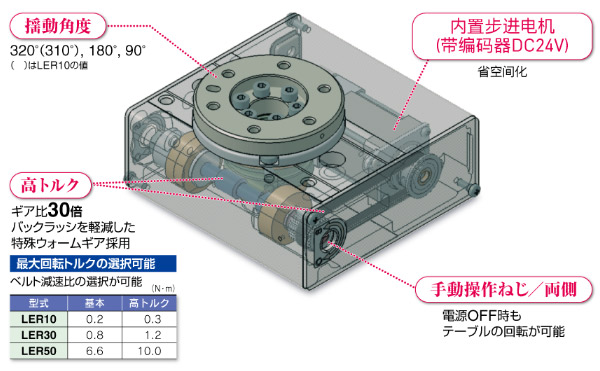

?擺動角度
320°(310°),180°,90°( )為L(zhǎng)ER10的值
?速度、加/減速度、定位最多64點
?節能
擺臺停止后，功率自動降低50%
基本型/LER
高精度型/LERH
?擺臺內經/外徑公差：H8/h8

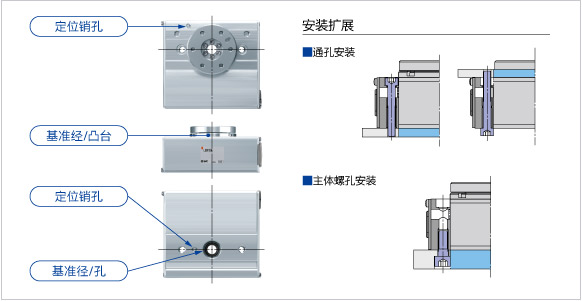

?定位銷孔

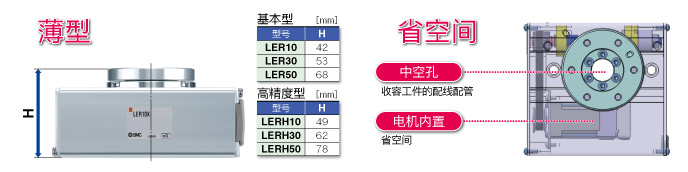

?中空孔
收容工件的配線配管
?終端重復定位精度：±0.01°
|用途示例
與夾爪組合、
夾緊后回轉搬運
垂直搬運時、
速度不隨負載變動而變化
|連續旋轉規格
●擺動角度：360°
|控制器
控制器
?64點定位
?由示教盒、
控制器設定組件輸入
步進電機控制器/
EtherNet/IP直接輸入型
JXC91系列
?對應EtherNet/IP™、
?10/100Mbps高速通信
?可對應2通口
可進行通信電纜的連續配線
?采用設備級環網技術（DLR），可斷線恢復！
?14點定位
?操作面板設定
?使用脈沖列信號
可在任意位置定位
?對應原點復位指示信號
?帶推力限制功能
?對應CC-Link Ver1.10
?有3種模式可選
?位置及速度可通過PLC監視
?可由PLC編輯步信息
（單數值指示模式除外）
