靜電消除器 靜電對策元件 » 棒型/靜電消除器IZS40/41/42系列 - 規格?外形尺寸圖
|規格
| 靜電消除器型號 | IZS40 | IZS41-□□(NPN) | IZS41-□□P(PNP) | IZS42-□□(NPN) | IZS42-□□P(PNP) | |
|---|---|---|---|---|---|---|
| 離子產生方式 | 電暈放電式 | |||||
| 電壓施加方式 | AC、DC | AC、檢測AC、DC | 雙AC | |||
| 施加電壓 | ±7,000V | ±6,000V | ||||
| 離子平衡注 注) | ±30V | |||||
| 凈化空氣 | 使用流體 | 空氣（清潔干燥的空氣） | ||||
| 使用壓力 | 0.5MPa以下 | |||||
| 保證耐壓力 | 0.7MPa | |||||
| 接管口徑 | ?6, ?8, ?10 | |||||
| 消耗電流 | 330mA以下 | 440mA以下 （檢測AC、自動運轉·雙運轉時480mA以下） |
700mA以下 （自動運轉·雙運轉時740mA以下） |
|||
| 電源電壓 | DC24V±10％（AC100～240V：AC適配器可選項） | |||||
| 連續配線時的電源電壓 | ― | DC24V～DC26.4V | ||||
| 輸入信號 | 放電停止信號 | ― | 接地
電壓范圍：DC5V以下 消耗電流：5mA以下 |
接+24V 電壓范圍：DC19V～電源電壓 消耗電流：5mA以下 |
接地
電壓范圍：DC5V以下 消耗電流：5mA以下 |
接+24V
電壓范圍：DC19V～電源電壓 消耗電流：5mA以下 |
| 電極污垢檢測信號 | ||||||
| 輸出信號 | 維護信號 | ― | 最大負載電流：100mA 殘留電壓：1V以下 （負載電流100mA時） 最大施加電壓：DC26.4V |
最大負載電流：100mA 殘留電壓：1V以下 （負載電流100mA時） |
最大負載電流：100mA 殘留電壓：1V以下 （負載電流100mA時） 最大施加電壓：DC26.4V |
最大負載電流：100mA 殘留電壓：1V以下 （負載電流100mA時） |
| 異常信號 | ||||||
| 功能 | 高壓異常放電檢測
（檢測到時停止放電） |
內置傳感器，可檢測離子平衡、電極污垢、 高電壓異常放電（檢測到時停止放電），支持放電停止的輸入、 連續配線、遙控（遙控器為零售品），可連接外部傳感器 |
||||
| 有效除靜電距離 | 50～2000mm | 50～2000mm （檢測AC模式時：200～2000mm、 手動運轉?自動運轉時：100～2000mm） |
50～2000mm （手動運轉?自動運轉時：100～2000mm） |
|||
| 使用環境溫度、使用流體溫度 | 0～40℃ | |||||
| 使用環境溫度 | 35～80％Rh（無結露） | |||||
| 材質 | 靜電消除器保護蓋：ABS、電極針卡盒：PBT、電極針：鎢、單晶硅 | |||||
| 耐沖擊 | 100m/s2 | |||||
| 適合規格／指令 | CE（EMC指令：2004/108/EC） | |||||
注）帶電物體與靜電消除器距離為300mm且有輔助吹氣時。
電極針卡盒數、棒體重量
| 棒體長度記號 | 340 | 400 | 460 | 580 | 640 | 820 | 1120 | 1300 | 1600 | 1900 | 2320 | 2500 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電極針卡盒數 | 5 | 6 | 7 | 9 | 10 | 13 | 18 | 21 | 26 | 31 | 38 | 41 | |
| 重量 g | IZS40 | 590 | 640 | 690 | 790 | 830 | 980 | 1220 | 1360 | 1600 | 1840 | 2170 | 2320 |
| IZS41 | 740 | 790 | 840 | 940 | 980 | 1130 | 1370 | 1510 | 1750 | 1990 | 2320 | 2470 | |
| IZS42 | 860 | 910 | 960 | 1060 | 1100 | 1250 | 1490 | 1630 | 1870 | 2110 | 2440 | 2590 | |
外部傳感器
| 傳感器型號 | IZS31-DF（反饋傳感器） | IZS31-DG（自動平衡傳感器）［高精度型］ |
|---|---|---|
| 使用環境溫度 | 0～50℃ | |
| 使用環境濕度 | 35～80％Rh（無結露） | |
| 外殼材質 | ABS | ABS、不銹鋼 |
| 耐沖擊 | 100m/s2 | |
| 重量 | 200g（包含電纜重量） | 220g（包含電纜重量） |
| 設置距離 | 10～50mm（推薦） | ― |
| 適合規格／指令 | CE、UL、CSA | |
AC適配器（另售品）
| 型號 | IZF10-CG□, IZS41-CG□ |
|---|---|
| 輸入電壓 | AC100V～240V, 50/60Hz |
| 輸出電流 | 1A |
| 使用環境溫度 | 0～40℃ |
| 使用環境濕度 | 35～65％Rh（無結露） |
| 重量 | 220g |
| 適合規格／指令 | CE, UL, CSA |
遙控器（另售品）
| 型號 | IZS41-RC |
|---|---|
| 方式 | 紅外線式 |
| 遙控距離 | 5m注1） |
| 電源 | 7號干電池2粒（另行配備）注2） |
| 使用環境溫度 | 0?45℃ |
| 使用環境濕度 | 35?80％Rh（無結露） |
| 重量 | 33g（不含干電池 ） |
| 適合規格／指令 | CE |
注1）因使用條件和環境而異。
注2）請您自行配備干電池。
注3）關于遙控器的操作，請參考操作說明書。
|外形尺寸圖

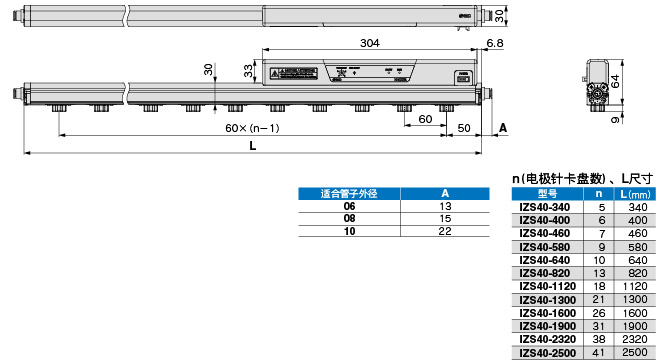

靜電消除器 ／IZS40

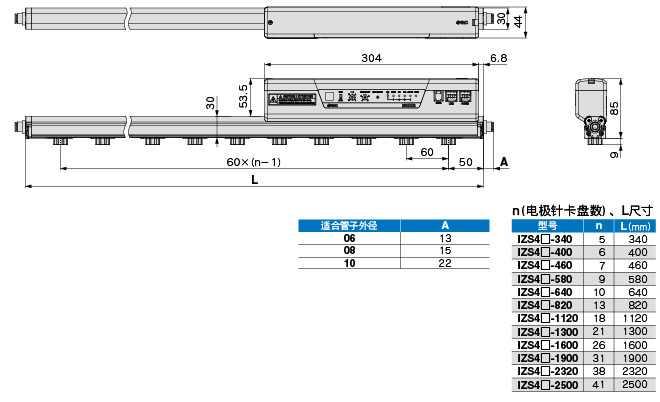

靜電消除器 ／IZS41,42
