產品信息 » 課題解決方案
» 干燥器的設置方案
»

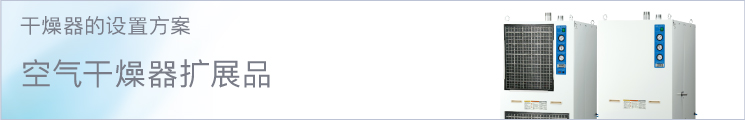

空氣干燥器擴展品
冷凍式空氣干燥機 IDF□E/F/D
氣源處理元件 ? 空氣干燥器
-
* IDF22E~IDF75E系列的冷凍式空氣干燥機已停產。
請考慮選擇IDF60~90系列的冷凍式空氣干燥機作為替代產品。
停產日期：
IDF22E/IDFA22E: 已停產
IDF37E/IDFA37E: 計劃于2024年3月底停產
IDF55E/IDFA55E: 計劃于2024年9月底停產
IDF75E/IDFA75E: 計劃于2024年9月底停產
| 系列 | 額定入口條件 | 處理空氣量（m3/min［ANR］） 50Hz | 處理空氣量（m3/min［ANR］） 60Hz | 適合空氣壓縮機（kW） | 使用冷媒 | 接管口徑 |
|---|---|---|---|---|---|---|
| IDF1E | 35℃ 0.7MPa | 0.1 | 0.12 | 0.75 | R134a （HFC） | Rc3/8 |
| IDF2E | 35℃ 0.7MPa | 0.2 | 0.235 | 1.5 | R134a （HFC） | Rc3/8 |
| IDF3E | 35℃ 0.7MPa | 0.32 | 0.37 | 2.2 | R134a （HFC） | Rc3/8 |
| IDF4E | 35℃ 0.7MPa | 0.52 | 0.57 | 3.7 | R134a （HFC） | Rc1/2 |
| IDF6E | 35℃ 0.7MPa | 0.75 | 0.82 | 5.5 | R134a （HFC） | Rc3/4 |
| IDF8E | 35℃ 0.7MPa | 1.22 | 1.32 | 7.5 | R134a （HFC） | Rc3/4 |
| IDF11E | 35℃ 0.7MPa | 1.65 | 1.82 | 11 | R134a （HFC） | Rc3/4 |
| IDF15E1 | 35℃ 0.7MPa | 2.8 | 3.1 | 15 | R134a （HFC） | Rc1 |
| IDF22E | 35℃ 0.7MPa | 3.9 | 4.3 | 22 | R407C （HFC） | R1 |
| IDF37E | 35℃ 0.7MPa | 5.7 | 6.1 | 37 | R407C （HFC） | R1 1/2 |
| IDF55E | 40℃ 0.7MPa | 8.4 | 9.8 | 55 | R407C （HFC） | R2 |
| IDF75E | 40℃ 0.7MPa | 11.0 | 12.4 | 75 | R407C （HFC） | R2 |
| IDF100F | 40℃ 0.7MPa | 16.0 | 18.8 | 100 | R407C （HFC） | R2 |
| IDF125F | 40℃ 0.7MPa | 20.1 | 23.7 | 125 | R407C （HFC） | 65（2 1/2B） 法蘭 |
| IDF150F | 40℃ 0.7MPa | 25.0 | 30.0 | 150 | R407C （HFC） | 80（3B） 法蘭 |
| IDF190D | 40℃ 0.7MPa | 32.0 | 38.0 | 190 | R407C （HFC） | 80（3B） 法蘭 |
| IDF240D | 40℃ 0.7MPa | 43.0 | 50.0 | 240 | R407C （HFC） | 100（4B） 法蘭 |
| IDF370D | 35℃ 0.7MPa | 54.0 | 65.0 | 370 | R407C （HFC） | 150（6B） 法蘭 |
冷凍式空氣干燥機 IDU □E
氣源處理元件 ? 空氣干燥器
| 系列 | 額定入口條件 | 處理空氣量（m3/min［ANR］） 50Hz | 處理空氣量（m3/min［ANR］） 60Hz | 適合空氣壓縮機（kW） | 使用冷媒 | 接管口徑 |
|---|---|---|---|---|---|---|
| IDU3E | 55℃ 0.7MPa | 0.32 | 0.37 | 2.2 | R134a （HFC） | Rc3/8 |
| IDU4E | 55℃ 0.7MPa | 0.52 | 0.57 | 3.7 | R134a （HFC） | Rc1/2 |
| IDU6E | 55℃ 0.7MPa | 0.75 | 0.82 | 5.5 | R134a （HFC） | Rc3/4 |
| IDU8E | 55℃ 0.7MPa | 1.1 | 1.2 | 7.5 | R134a （HFC） | Rc3/4 |
| IDU11E | 55℃ 0.7MPa | 1.5 | 1.7 | 11 | R134a （HFC） | Rc3/4 |
| IDU15E1 | 55℃ 0.7MPa | 2.6 | 2.8 | 15 | R134a （HFC） | Rc1 |
| IDU22E | 55℃ 0.7MPa | 3.9 | 4.3 | 22 | R407C （HFC） | R1 |
| IDU37E | 55℃ 0.7MPa | 5.7 | 6.1 | 37 | R407C （HFC） | R1 1/2 |
| IDU55E | 55℃ 0.7MPa | 8.4 | 9.8 | 55 | R407C （HFC） | R2 |
| IDU75E | 55℃ 0.7MPa | 11.0 | 12.5 | 75 | R407C （HFC） | R2 |
冷凍式空氣干燥機/雙節能模塊系列 IDF100FS?125FS?150FS
氣源處理元件 ? 空氣干燥器
-
?節能設計 (第二重新加熱器＋數字式渦旋冷凍機)。
?消耗功率：最多降低76％。
?排熱量：最多減少25％。
?耐高溫。
?環境溫度：最高45℃，入口空氣溫度：最高60℃。
| 系列 | 適合壓縮機（kW） | 處理空氣量（m3/min［ANR］） 50Hz | 處理空氣量（m3/min［ANR］） 60Hz |
|---|---|---|---|
| IDF100FS | 100kW | 16 | 18.8 |
| IDF125FS | 125kW | 20.1 | 23.7 |
| IDF150FS | 150kW | 25 | 27 |
冷凍式空氣干燥機／面向東南亞規格 IDFC□
氣源處理元件 ? 空氣干燥器
-
?對應熱帶地區的高溫環境
?對應高溫環境
環境溫度:最高45℃
進口空氣溫度:最高80℃
露點范圍:3℃到20℃
?處理空氣流量:4.7m3/min (比以前型號提高33%)
?電源電壓:單向AC230V(50Hz)
| 系列 | 額定入口條件 | 處理空氣流量 (m3/min [ANR] ) 出口空気圧力露點溫度 3℃ | 處理空氣流量 (m3/min [ANR] ) 出口空気圧力露點溫度 10℃ | 處理空氣流量 (m3/min [ANR] ) 出口空気圧力露點溫度 20℃ | 使用冷媒 | 接管口徑 |
|---|---|---|---|---|---|---|
| IDFC60 | 50℃ 0.7MPa | 0.9 | 2.8 | 4.7 | R410A(HFC) GWP：2088 | R1 |
| IDFC70 | 50℃ 0.7MPa | 1.6 | 4.7 | 7.8 | R410A(HFC) GWP：2088 | R1 1/2 |
| IDFC80 | 50℃ 0.7MPa | 2.2 | 6.5 | 10.9 | R410A(HFC) GWP：2088 | R2 |
| IDFC90 | 50℃ 0.7MPa | 3.1 | 9.2 | 15.4 | R410A(HFC) GWP：2088 | R2 |
冷凍式空氣干燥機 面向歐洲?亞洲?大洋洲的規格 標準系列 IDFA□E
氣源處理元件 ? 空氣干燥器
-
?面向歐洲 對應低GWP冷媒 使用冷媒R1234yf （HFO）[New]
※不可空運
?面向亞洲?大洋洲 使用冷媒R134a（HFC）
?電源電壓 單相AC230C（50Hz）
?最高進口空氣溫度：50℃ 最高環境溫度：40℃
※IDFA22E~IDFA75E系列產品的停產計劃原定于2022年6月，但現已延期，
我們將另行通知停產日期。
請點擊此處查閱IDFA22E至IDFA75E系列產品目錄
| 系列 | 額定入口條件 | 處理空氣量 （m3/h［ANR］） 出口空氣壓力露點 3℃ | 處理空氣量 （m3/h［ANR］） 出口空氣壓力露點 7℃ | 處理空氣量 （m3/h［ANR］） 出口空氣壓力露點 10℃ | 使用冷媒 | 接管口徑 |
|---|---|---|---|---|---|---|
| IDFA3E | 35℃ 0.7MPa | 12 | 15 | 17 | 面向歐洲 對應低GWP冷媒 R1234yf(HFO） 面向亞洲?大洋洲 R134a（HFC） | Rc3/8 |
| IDFA4E | 35℃ 0.7MPa | 24 | 31 | 34 | 面向歐洲 對應低GWP冷媒 R1234yf(HFO） 面向亞洲?大洋洲 R134a（HFC） | Rc1/2 |
| IDFA6E | 35℃ 0.7MPa | 36 | 46 | 50 | 面向歐洲 對應低GWP冷媒 R1234yf(HFO） 面向亞洲?大洋洲 R134a（HFC） | Rc3/4 |
| IDFA8E | 35℃ 0.7MPa | 65 | 83 | 91 | 面向歐洲 對應低GWP冷媒 R1234yf(HFO） 面向亞洲?大洋洲 R134a（HFC） | Rc3/4 |
| IDFA11E | 35℃ 0.7MPa | 80 | 101 | 112 | 面向歐洲 對應低GWP冷媒 R1234yf(HFO） 面向亞洲?大洋洲 R134a（HFC） | Rc3/4 |
| IDFA15E1 | 35℃ 0.7MPa | 120 | 152 | 168 | 面向歐洲 對應低GWP冷媒 R1234yf(HFO） 面向亞洲?大洋洲 R134a（HFC） | Rc1 |
| IDFA22E | 35℃ 0.7MPa | 182 | 231 | 254 | R407C （HFC） | R1 |
| IDFA37E | 35℃ 0.7MPa | 273 | 347 | 382 | R407C （HFC） | R1 1/2 |
| IDFA55E | 35℃ 0.7MPa | 390 | 432 | 510 | R407C （HFC） | R2 |
| IDFA75E | 35℃ 0.7MPa | 660 | 720 | 822 | R407C （HFC） | R2 |
冷凍式空氣干燥機 面向北美?中南美的規格 IDFB□E
氣源處理元件 ? 空氣干燥器
-
?獲得了UL,CSA認證。
?電源電壓：單相AC115V（60Hz）、AC230V（60Hz）
三相AC460V（60Hz）
注） 表示不同露點溫度的處理空氣量。
※IDFB22E/37E系列于2019年8月進行了產品變更。
請選擇IDFB60/70系列。
| 系列 | 額定入口條件 | 處理空氣量 SCFM（m3/h［ANR］) 出口空気圧力露點溫度 注） 37°F（2.8℃） | 處理空氣量 SCFM（m3/h［ANR］) 出口空気圧力露點溫度 注） 45°F（7.2℃） | 處理空氣量 SCFM（m3/h［ANR］) 出口空気圧力露點溫度 注） 50°F（1.0℃） | 使用冷媒 | 接管口徑 |
|---|---|---|---|---|---|---|
| IDFB3E | 100°F （37.8℃） 100psi （0.7MPa） | 10（17） | 11（19） | 12（20） | R134a （HFC） | NPT3/8 |
| IDFB4E | 100°F （37.8℃） 100psi （0.7MPa） | 15（25） | 16（27） | 17（28） | R134a （HFC） | NPT1/2 |
| IDFB6E | 100°F （37.8℃） 100psi （0.7MPa） | 25（43） | 26（45） | 28（47） | R134a （HFC） | NPT3/4 |
| IDFB8E | 100°F （37.8℃） 100psi （0.7MPa） | 41（70） | 43（74） | 45（77） | R134a （HFC） | NPT3/4 |
| IDFB11E | 100°F （37.8℃） 100psi （0.7MPa） | 59（100） | 62（106） | 65（110） | R134a （HFC） | NPT3/4 |
| IDFB15E | 100°F （37.8℃） 100psi （0.7MPa） | 71（120） | 80（136） | 86（147） | R134a （HFC） | NPT1 |
| IDFB22E | 100°F （37.8℃） 100psi （0.7MPa） | 107（182） | 120（205） | 130（221） | R134a （HFC） | NPT1 |
| IDFB37E | 100°F （37.8℃） 100psi （0.7MPa） | 161（273） | 173（294） | 181（308） | R134a （HFC） | NPT1 1/2 |
| IDFB55E | 100°F （37.8℃） 100psi （0.7MPa） | 226（384） | 258（438） | 297（504） | R407C （HFC） | NPT2 |
| IDFB75E | 100°F （37.8℃） 100psi （0.7MPa） | 300（510） | 353（600） | 406（690） | R407C （HFC） | NPT2 |
恒溫干燥機 帶空氣溫度調節功能 IDH□
氣源處理元件 ? 空氣干燥器溫控器 ? 空氣溫控器
-
?穩定供給經過調溫· 調壓的干燥潔凈空氣
不論任何季節，均可供給同等條件和質量的壓縮空氣
?應用示例：
向機床的空氣軸承等供給一定條件的壓縮空氣
?內置過濾器
過濾精度：0.01μm（99.9％捕捉效率）
出口側油霧濃度：最大0.01mg/m3（ANR）
出口測潔凈度：0.3μm以上的粒子為3.5個/L（ANR）以下
?電源全球通用
單相AC100V，200V，230V（50/60Hz）
| 系列 | 處理空氣量 L/min （ANR） | 出口空氣溫度 設定范圍 | 出口空氣 設定壓力范圍 | 出口空氣溫度 穩定性 | 冷卻方式 |
|---|---|---|---|---|---|
| IDH□4 | 100～500 | 15～30℃ | 0.15～0.85MPa | ±0.1 | 加熱器加熱 PID控制 |
| IDH□6 | 200～800 | 15～30℃ | 0.15～0.85MPa | ±0.1 | 加熱器加熱 PID控制 |
無熱再生式空氣干燥器 ID
氣源處理元件 ? 空氣干燥器
-
?輸出－30℃以下的低露點干燥空氣。
?無加熱器和電控板，體積小重量輕。
?可通過指示器確認出口露點狀態。
（采用自我再生式，維護管理容易）
| 系列 | 出口空氣流量 L/min（ANR） | 入口空氣流量 L/min（ANR） |
|---|---|---|
| ID | 80～780 | 100～975 |
高分子膜式空氣干燥器 IDG□A/IDG
氣源處理元件 ? 空氣干燥器
-
?采用中空隔膜，可簡單便捷地供給干燥空氣
?無氟利昂
?無需電源
?對應低露點（?60℃）
?無振動、無排熱
?帶露點指示器
| 系列 | 出口空氣流量 L/min（ANR） | 基準露點（℃） |
|---|---|---|
| IDG□A/IDG | 10～1000 | －15，－20，－40，－60 |
防結露管 IDK
氣源處理元件 ? 空氣干燥器配管&接頭 ? 管子（氟樹脂/潔凈型）
-
?防止小型氣缸、氣爪的配管內發生結露。
?使配管內的水蒸氣向外部擴散。
?將防結露管連接即可，無需電源和追加工事。
| 系列 | 外徑／內徑 | 有效長度 | 適合管接頭 |
|---|---|---|---|
| IDK02 直線型 | 2／1.2 | 100 200 | KQ2 |
| IDK04 直線型 | 4／2.5 | 100 200 | KQ2 |
| IDK06 直線型 | 6／4 | 100 200 | KQ2 |
| IDK04-100-C1 螺旋形 | 4／2.5 | 100 | KQ2 |
