クランプシリンダ
ピンクランプシリンダ 橫型コンパクトタイプ C(L)KQ32-X3445
-

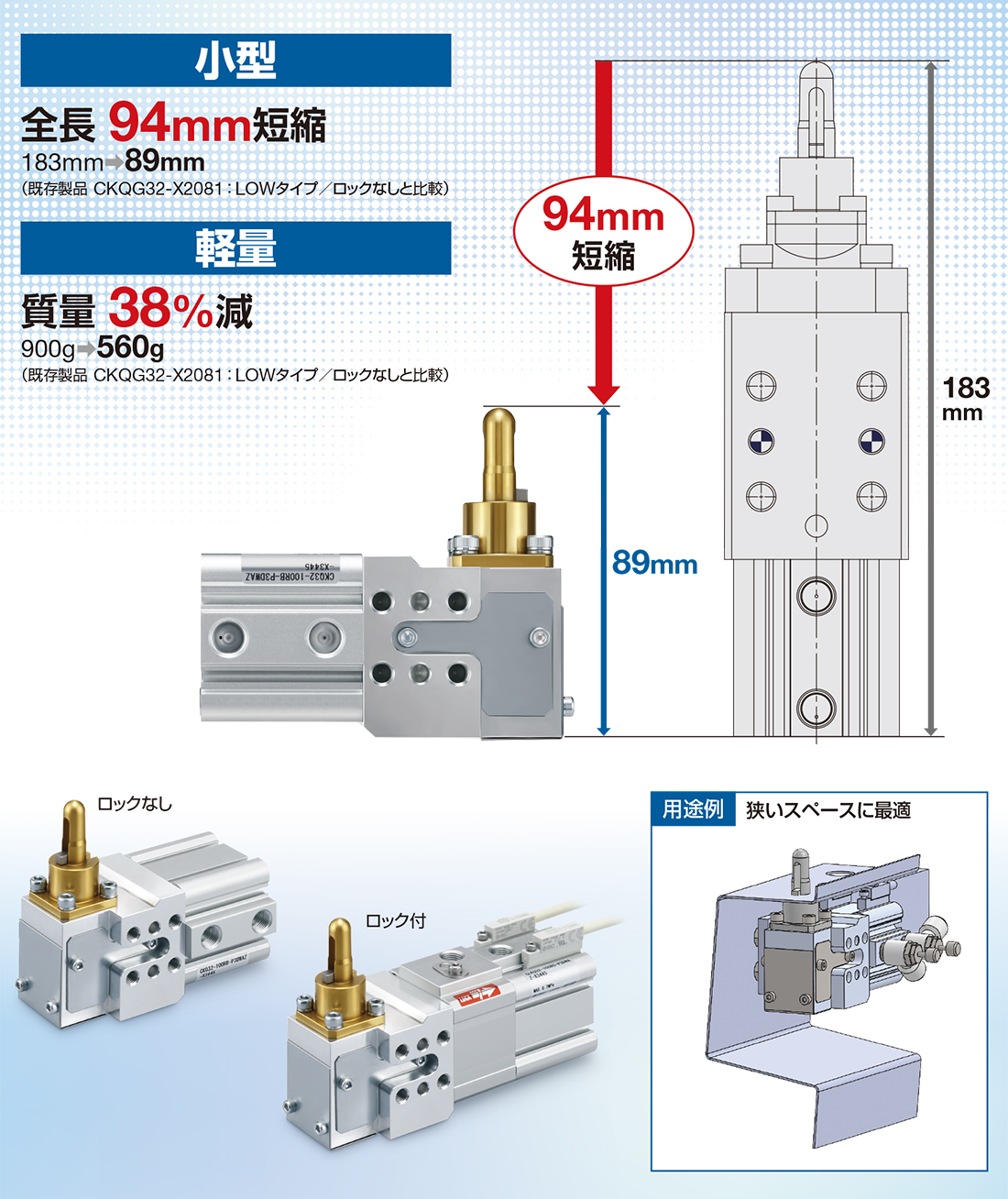

?橫型コンパクトタイプ
?小型：全長 94mm短縮（183mm→89mm）※
?軽量：質量 38%減（900g→560g）※
※既存製品 CKQG32-X2081：LOWタイプ／ロックなしと比較
?非常停止時にワークの落下を防止するロック機構付を設定
?クランプアーム位置とポート位置の選択可能
?2方向から取付が可能
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。
| 種類 | シリーズ | ガイドピン形狀 | チューブ內徑 |
|---|---|---|---|
| 橫型コンパクトタイプ ロックなし | CKQ32-X3445 | 丸型 ダイヤ型 | 32 |
| 橫型コンパクトタイプ ロック付 | CLKQ32-X3445 | 丸型 ダイヤ型 | 32 |
製品特長
橫型コンパクトタイプ

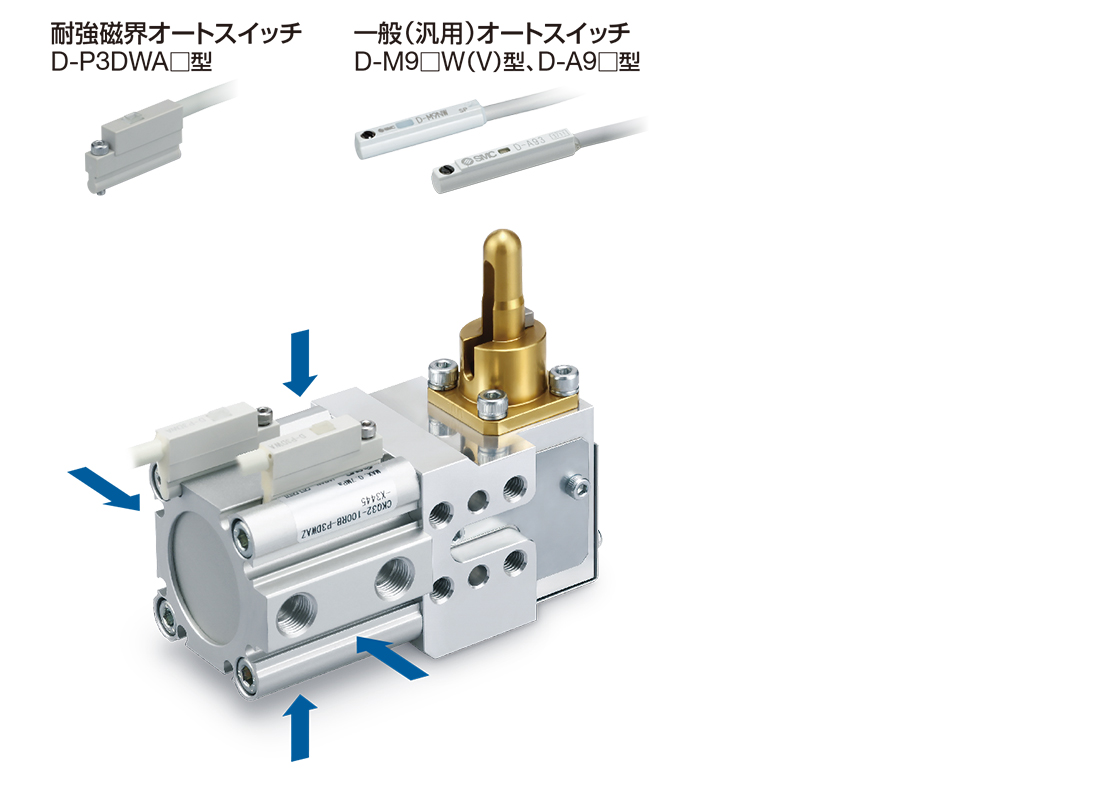

オートスイッチを4面に取付可能
非常停止時にワークの落下を防止するロック機構付を設定

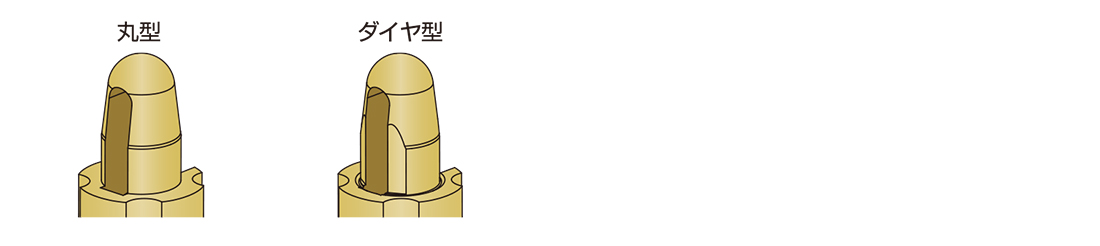

ガイドピン形狀：丸型／ダイヤ型
シムでクランプ位置高さの微調整が可能（オプション）
※クランプ位置高さによりクランプ力が変化します。
（詳細はグラフ1 クランプ位置高さとクランプ力の関係をご參照ください）

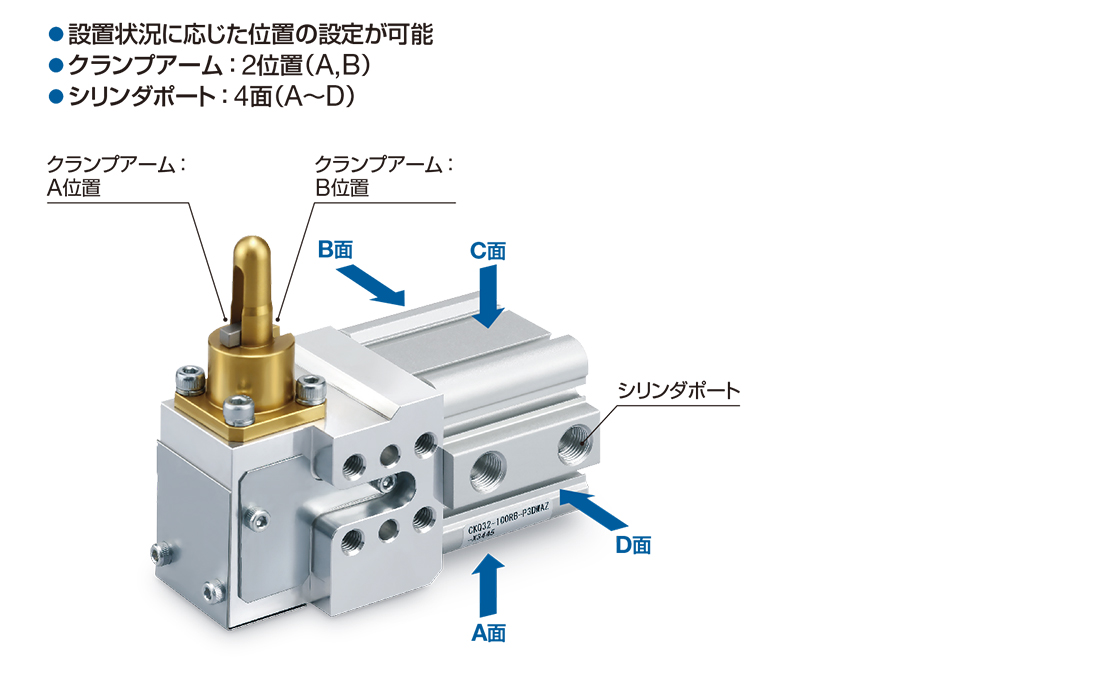

クランプアーム位置とポート位置の選択可能

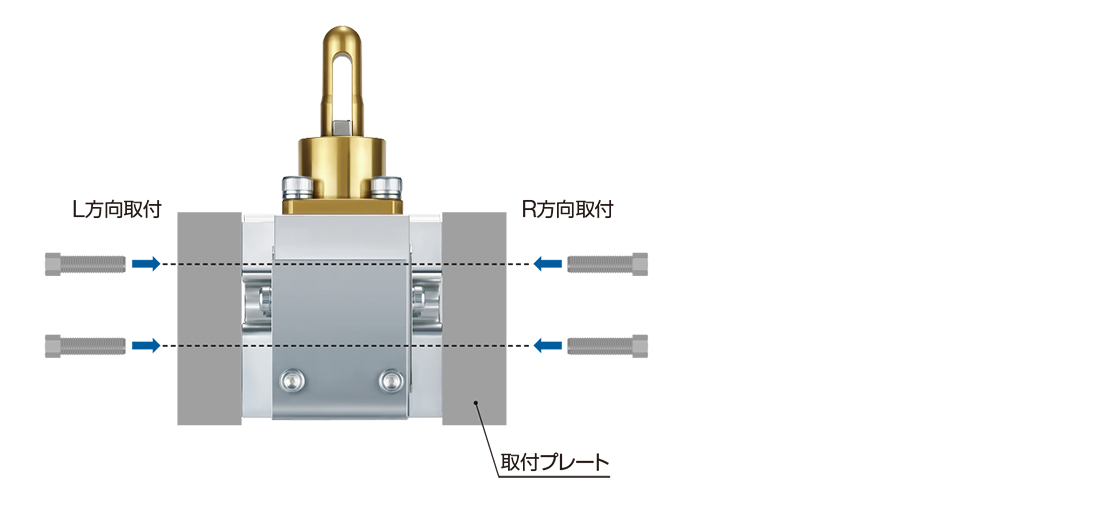

2方向から取付が可能
