バキュームフロー
バキュームフロー ZHV
-

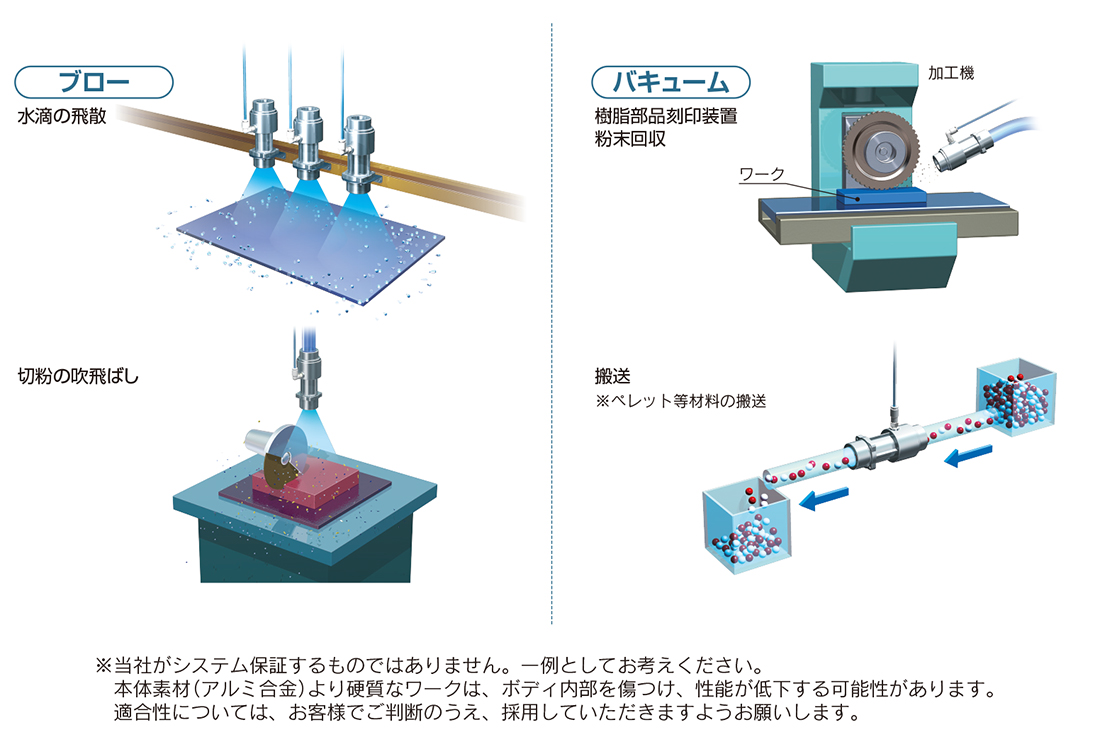

?圧縮空気の供給でブロー&バキュームが可能。
ブロー：最大11,000L/min（ANR）※1
バキューム：最大8,000L/min（ANR）※1
※1 供給圧力：0.5MPa時、ZHV40の値

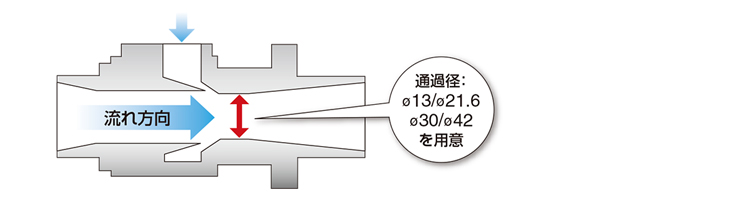

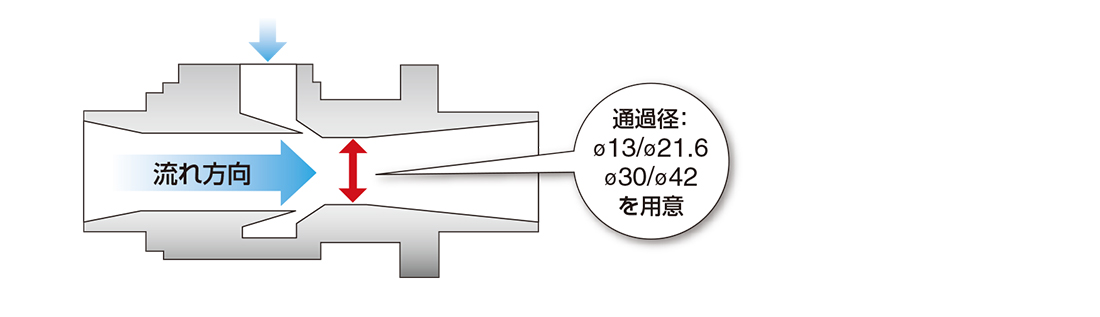

?ノズル位置の調整によりブロー／バキューム流量の調整が可能！
?供給空気量の3倍以上のバキューム流量
?供給空気量の4倍以上のブロー流量
?質量：最大50%削減（209g←417g）※2
※2 ZHV20、従來品（ZH20-X185）との比較
?容積：最大50%削減（17,000mm3←34,000mm3）※3
※3 ZHV10、従來品（ZH10-X185）との比較
?従來品（ZH-X185）と本體取付、ポート接続方法、流體通過徑を互換
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら バキュームフロー ZHV
取扱説明書
シリーズ 検索結果を表示 ZHV10 検索結果を表示 ZHV20 検索結果を表示 ZHV30 検索結果を表示 ZHV40 検索結果を表示

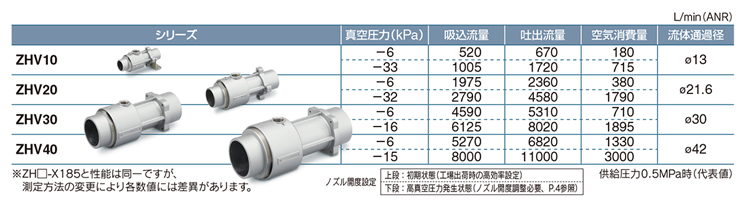

| シリーズ | 真空圧力 （kPa） | 吸込流量 L/min（ANR） | 吐出流量 L/min（ANR） | 空気消費量 L/min（ANR） | 流體通過徑 |
|---|---|---|---|---|---|
| ZHV10 | -6 | 520 | 670 | 180 | ?13 |
| ZHV20 | -6 | 1975 | 2360 | 380 | ?21.6 |
| ZHV30 | -6 | 4590 | 5310 | 710 | ?30 |
| ZHV40 | -6 | 5270 | 6820 | 1330 | ?42 |
