コンパクトエアシリンダ
エンドパワーシリンダ CDQ2A-X3260
-
?空気消費量：最大73%削減
3.6L（ANR）→1.0L（ANR）、CQ2、?50, 200ストロークと比較
?ストロークエンドの手前5mmから出力を発生（押出し作動のみ）
出力ストローク位置まではアシストシリンダで作動することで省エネが可能
?出力発生時もスムーズな作動
?小型オートスイッチがアシストシリンダの4面に取付可能
?CQ2シリーズのロッド側フランジ形が取付可能
?ストロークエンドで力が必要な圧入、クランプ（押付け）等の用途に最適
?従來シリンダ同様に電磁弁1つで制御可能
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | CDQ2A-X3260 | 複動片ロッド | 出力シリンダ：40,50 アシストシリンダ：20,25 |
製品特長

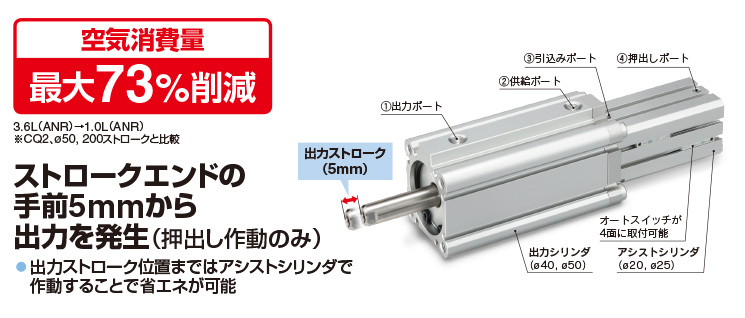

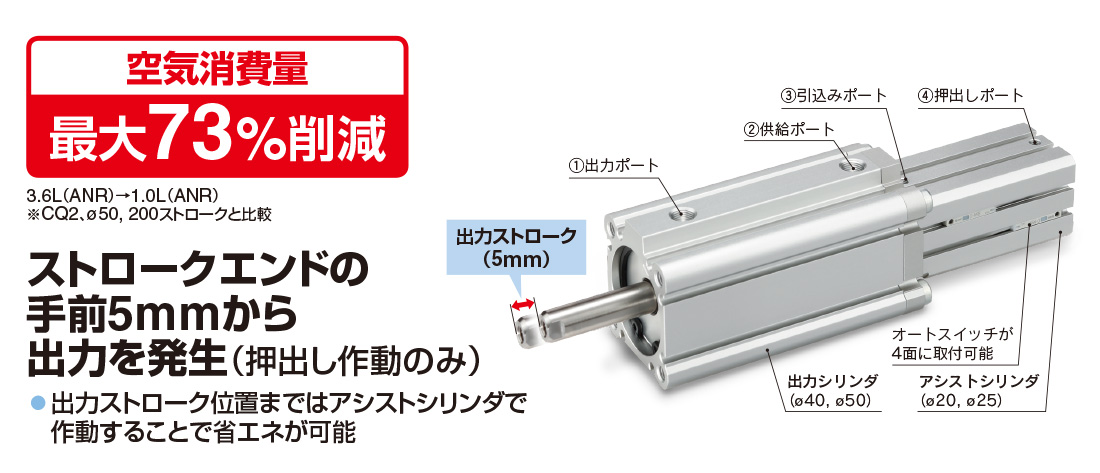

空気消費量：最大73%削減

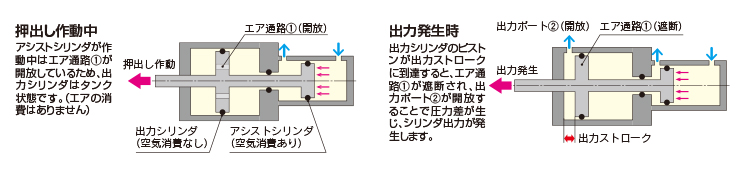

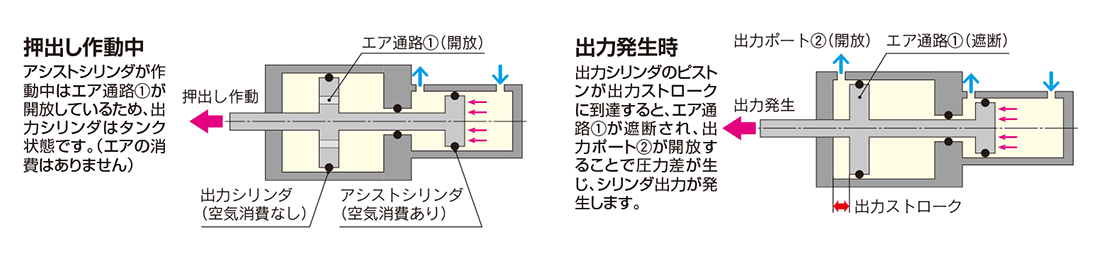

出力作動原理
出力発生時もスムーズな作動
CQ2シリーズのロッド側フランジ形が取付可能
-

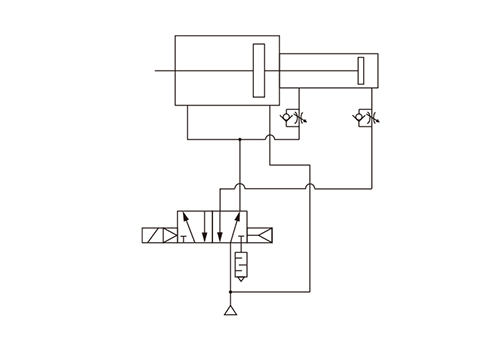

従來シリンダ同様に電磁弁1つで制御可能
-

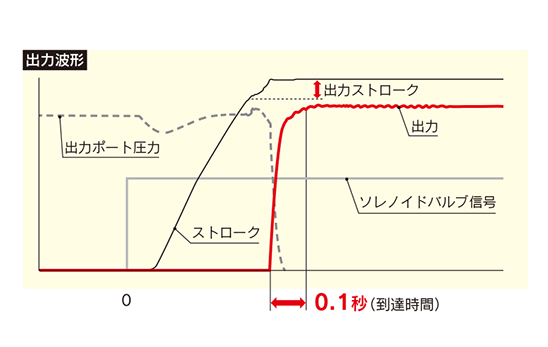

瞬時に立ち上がる出力
設定出力に0.1秒で到達

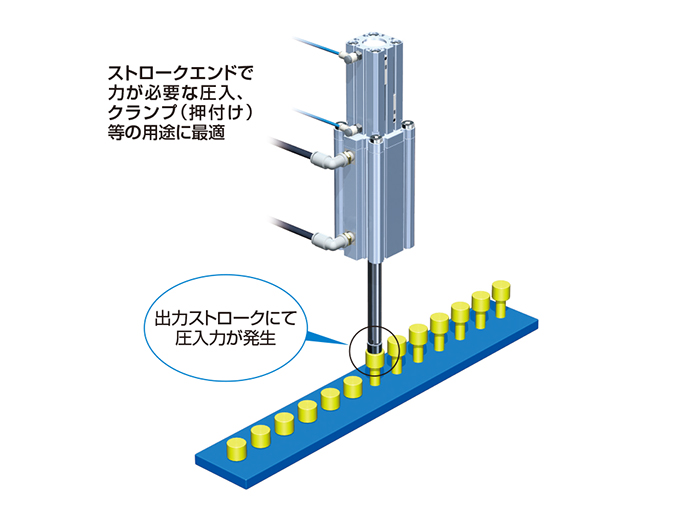

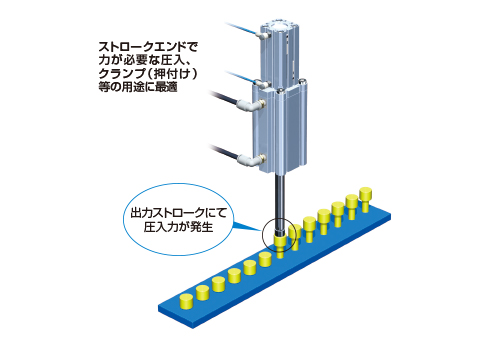

用途例
