小型薬液用直動2?3ポートソレノイドバルブ LVM

CAD
自己宣言書

フル品番検索

2D/3D CAD

型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら

※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

2D CAD
2D CADデータはこちら

小型薬液用直動2?3ポートソレノイドバルブ LVM

自己宣言書

シリーズ	検索結果を表示
LVM07 ベース配管形	検索結果を表示
LVM09 直接配管形ベース配管形	検索結果を表示
LVM10 直接配管形ベース配管形	検索結果を表示
LVM15 直接配管形ベース配管形	検索結果を表示
LVM20 直接配管形ベース配管形	検索結果を表示
LVM1□ 直接配管形ベース配管形	検索結果を表示
LVM3□ 直接配管形ベース配管形	検索結果を表示

安全上のご注意　流體制御用2ポート電磁弁/共通注意事項　バリエーション　特定開発品情報　グリーン対応（RoHS）

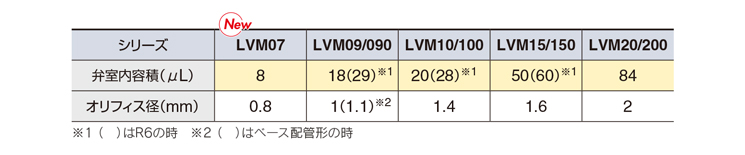

シリーズ	弁構造	弁形式	使用圧力範囲	オリフィス徑
LVM07 ベース配管形	直動ロッカータイプ	N.C.	-75kPa?0.1MPa	0.8
LVM09 直接配管形ベース配管形	直動ロッカータイプ	N.C. N.O. ユニバーサル	-75kPa?0.2MPa	1(直接配管) 1.1(ベース配管)
LVM10 直接配管形ベース配管形	直動ロッカータイプ	N.C. N.O. ユニバーサル	-75kPa?0.25MPa	1.4
LVM15 直接配管形ベース配管形	直動ロッカータイプ	N.C. N.O. ユニバーサル	-75kPa?0.25MPa (最大0.6MPa)	1.6 1(高圧タイプ)
LVM20 直接配管形ベース配管形	直動ロッカータイプ	N.C. N.O. ユニバーサル	-75kPa?0.3MPa (直接配管は0.25 MPa)	2

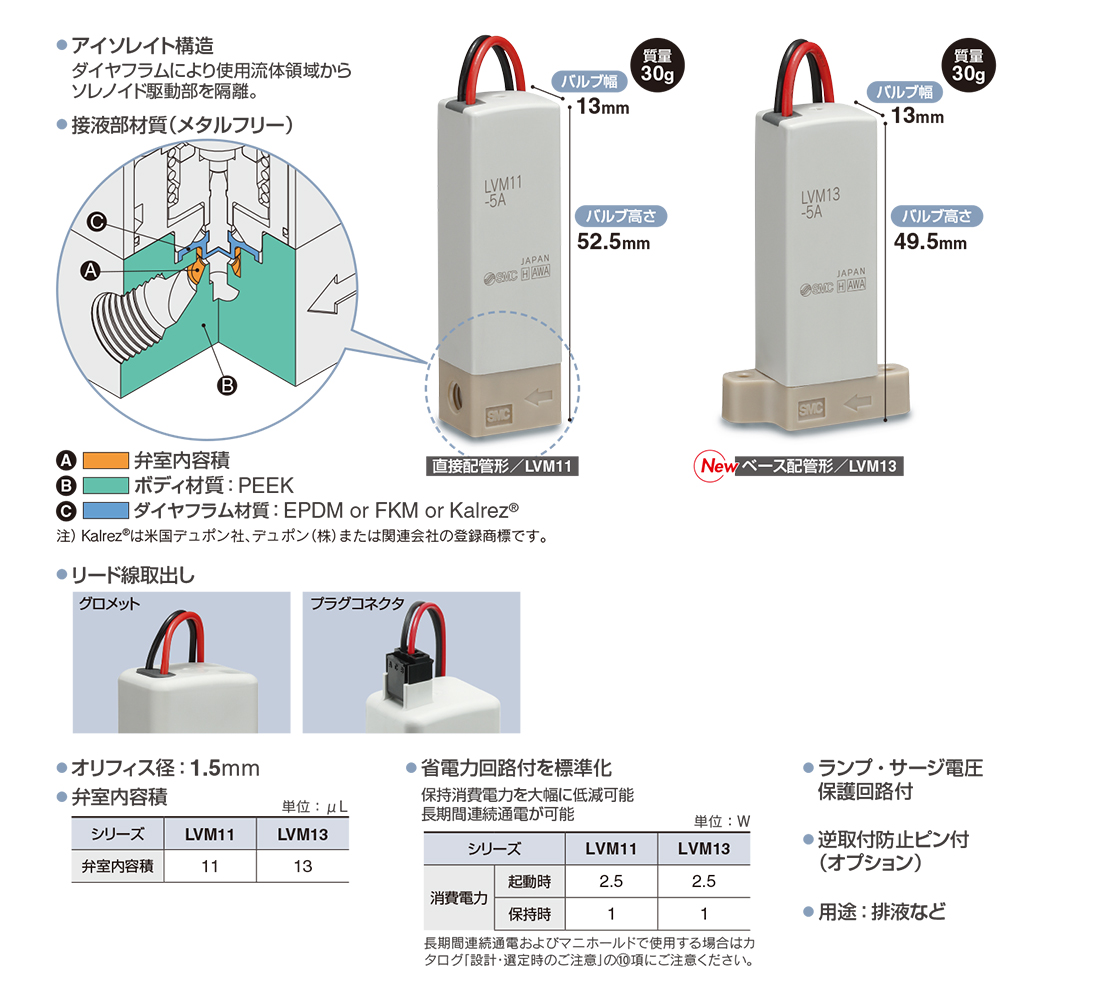

LVM1□ 直接配管形ベース配管形	直動ポペットタイプ	N.C.	0?0.25MPa	1.5
LVM3□ 直接配管形ベース配管形	直動ポペットタイプ	N.C.	?90kPa?0.2MPa	5

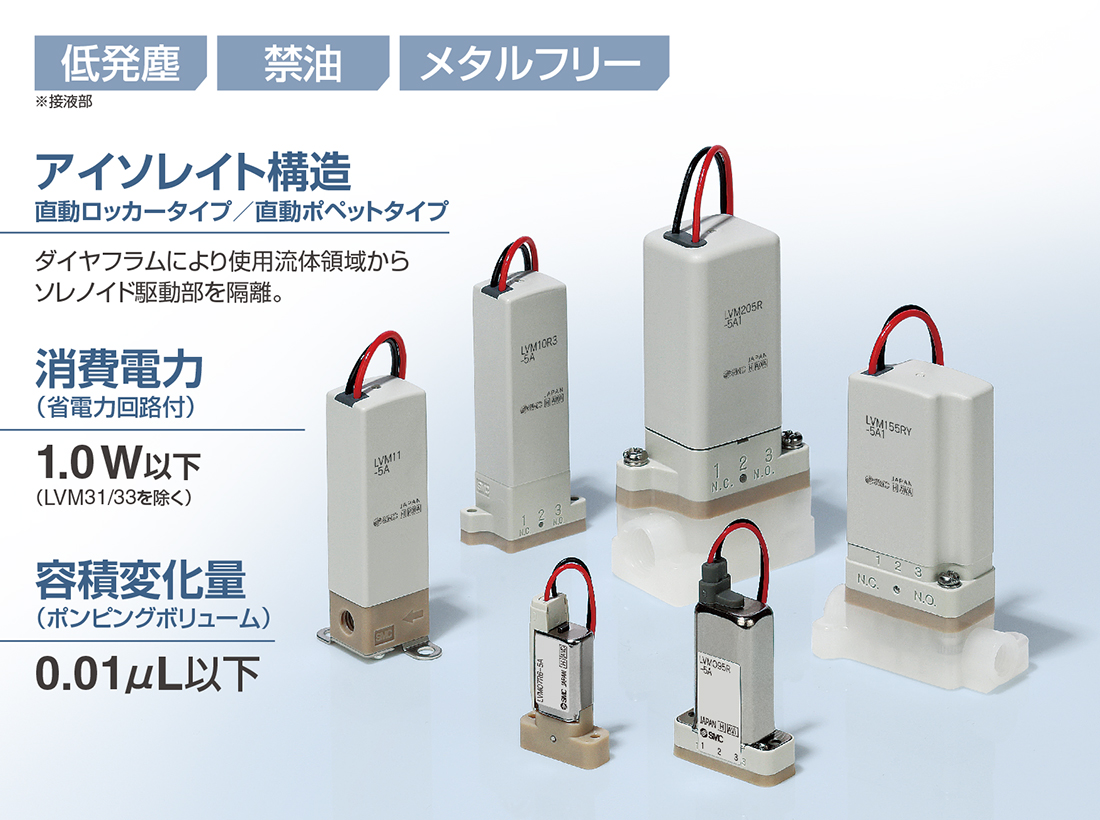

製品特長

低発塵、禁油、メタルフリー

※接液部

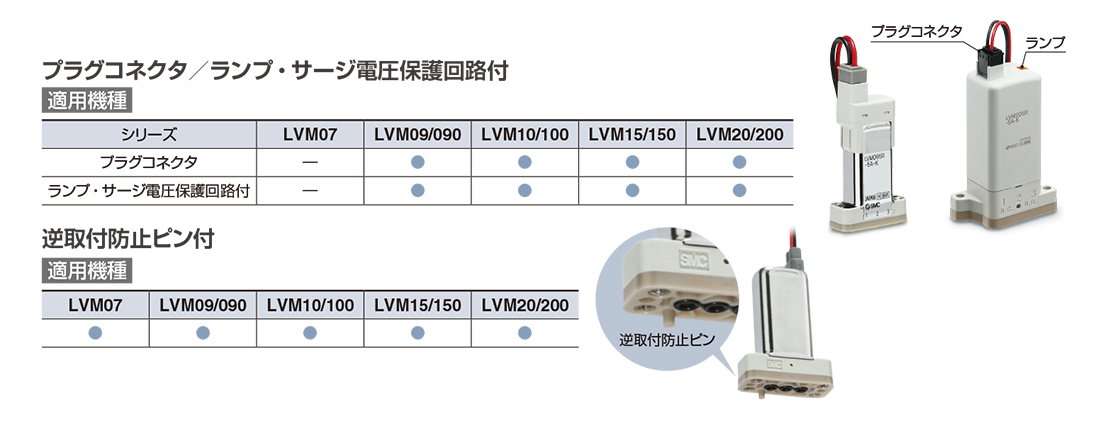

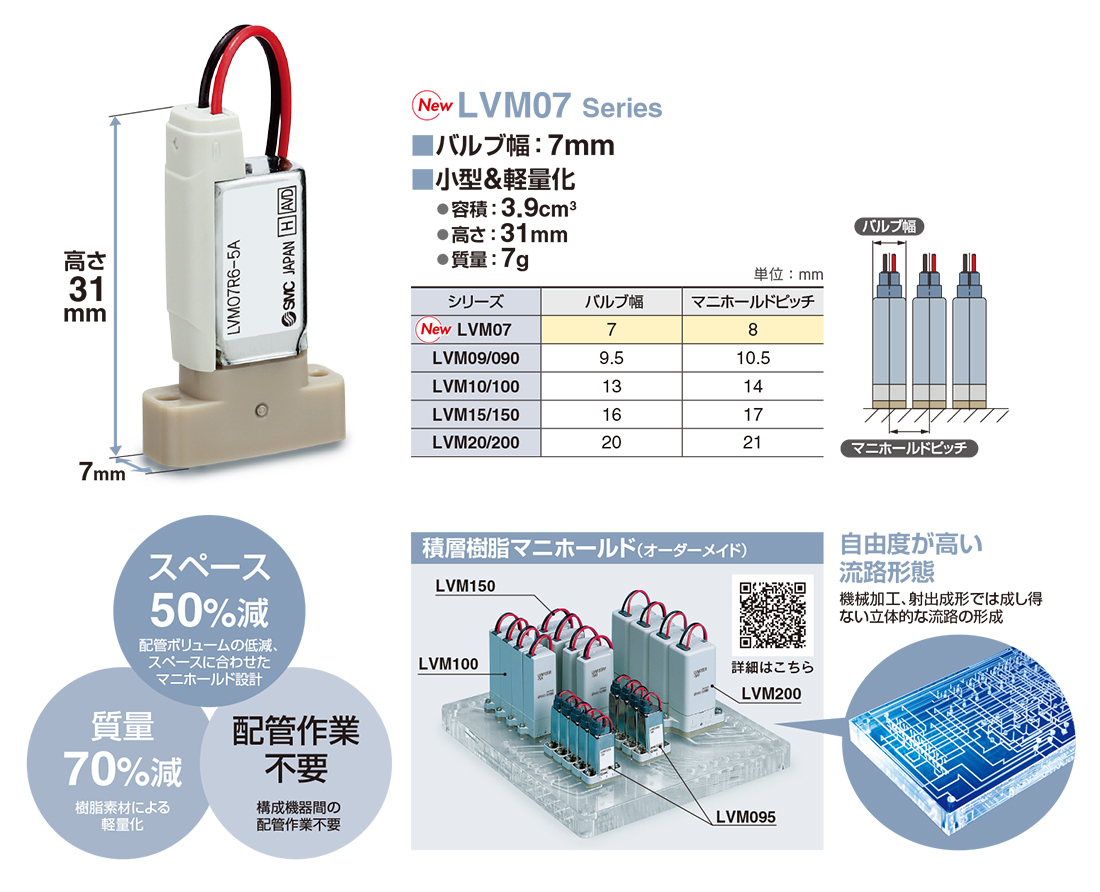

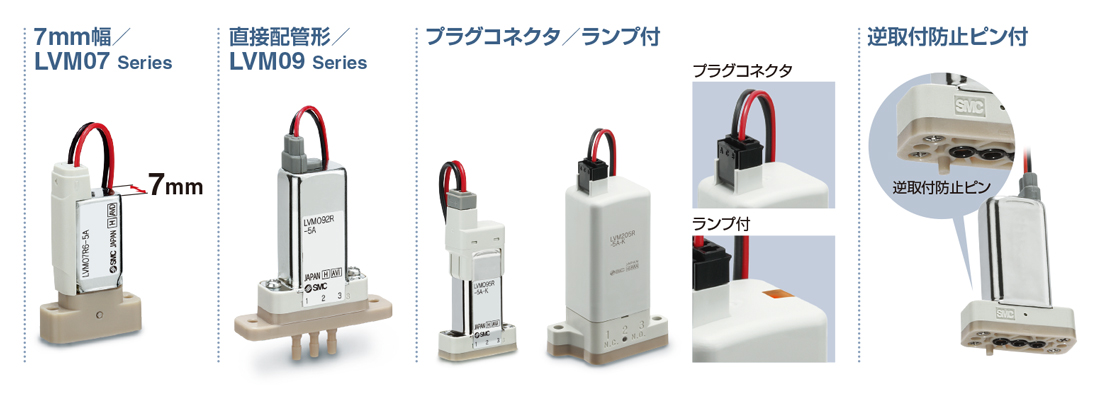

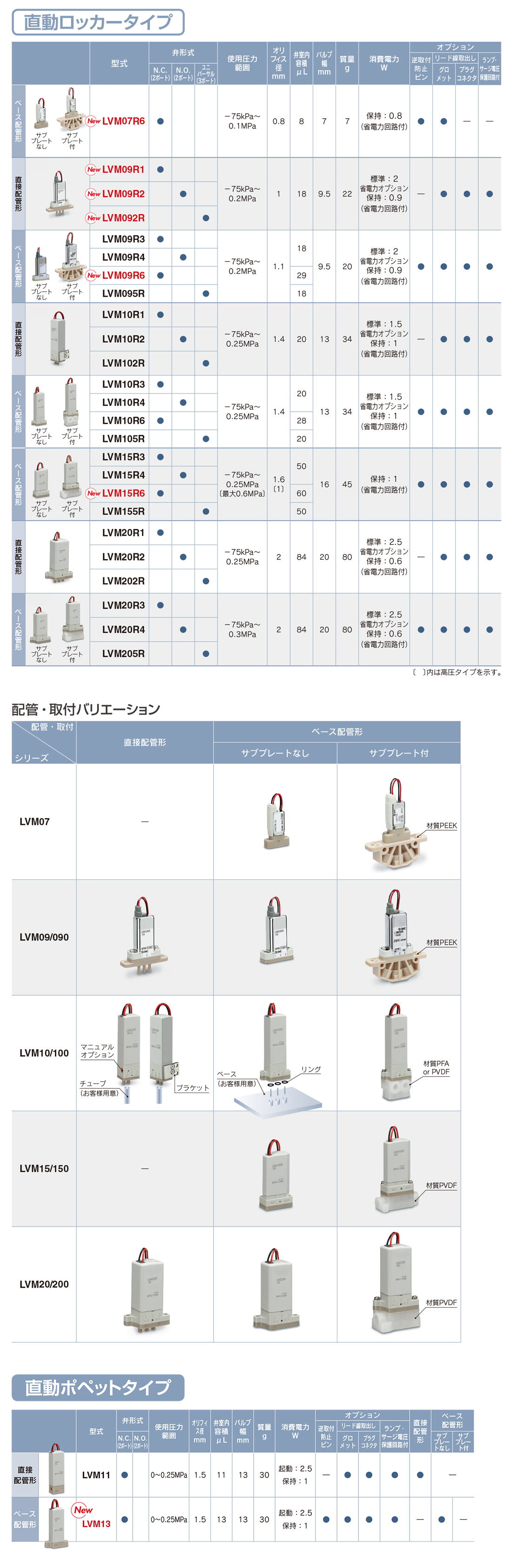

バリエーション／オプション追加

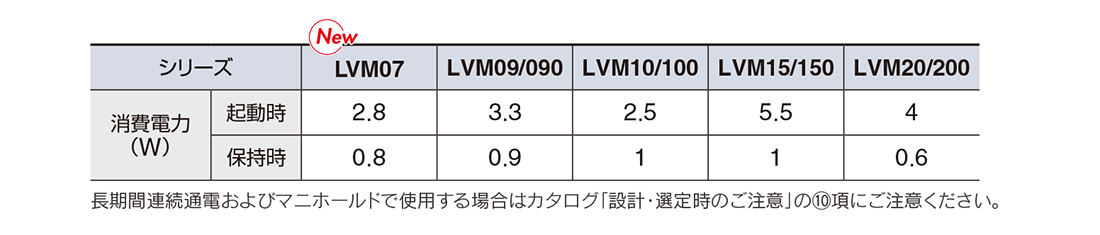

直動ロッカータイプ／LVM07?09/090?10/100?15/150?20/200

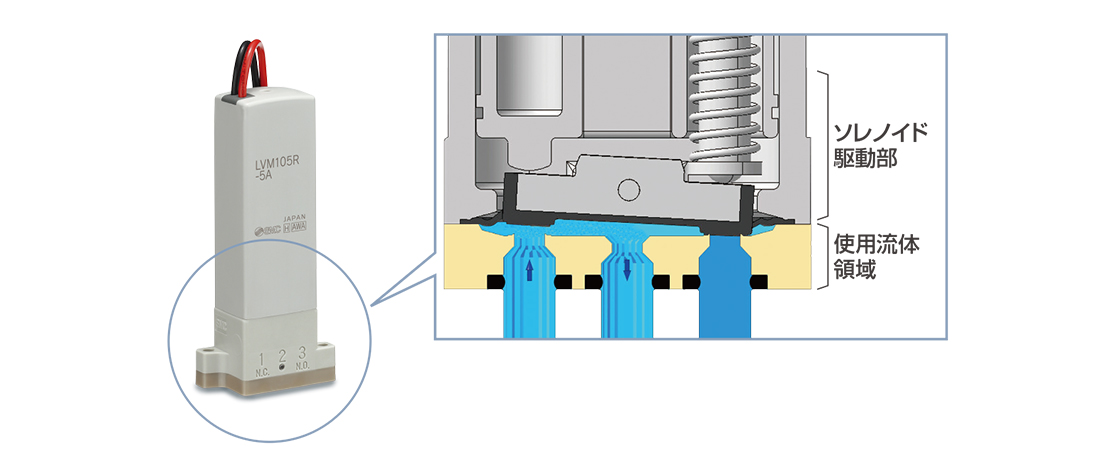

?アイソレイト構造

ダイヤフラムにより使用流體領域からソレノイド駆動部を隔離。

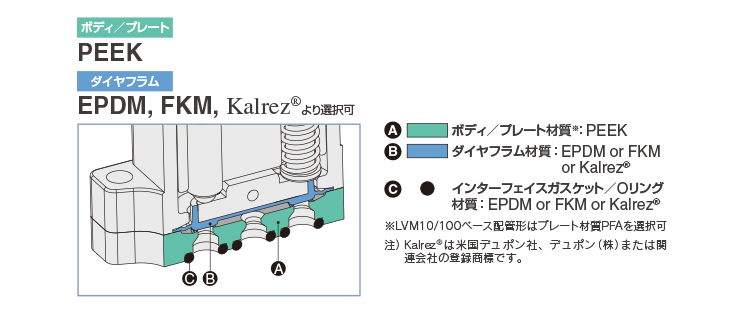

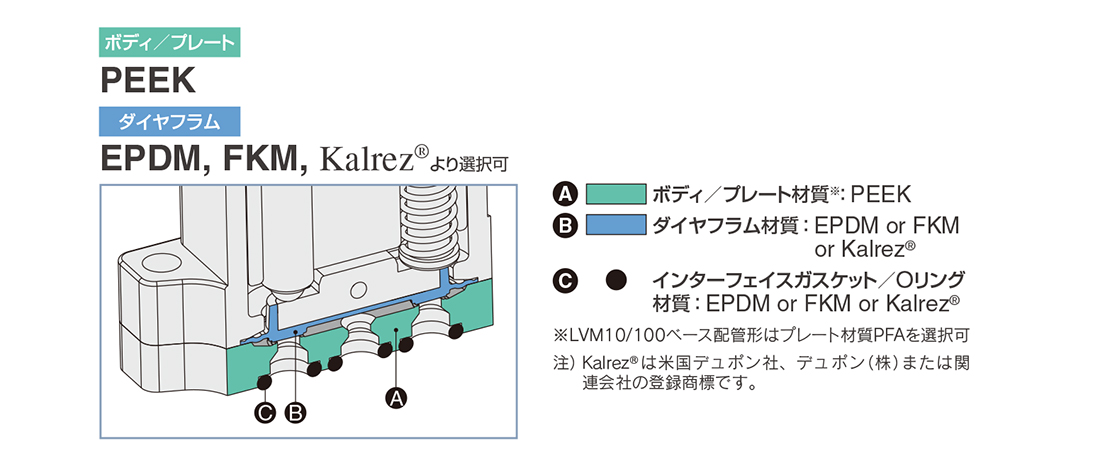

?接液部材質（メタルフリー）

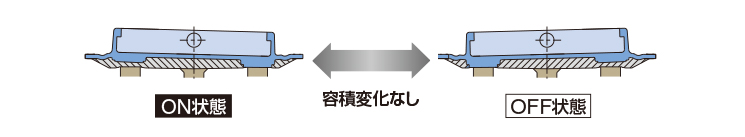

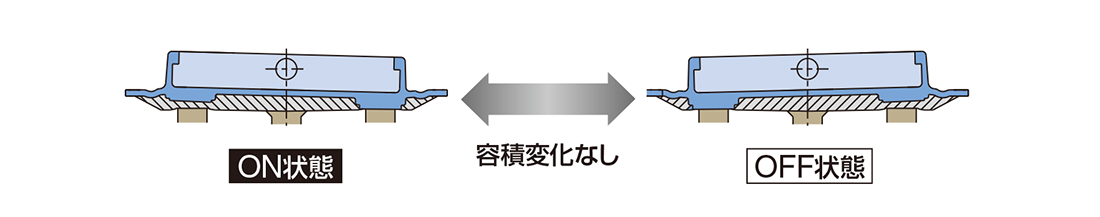

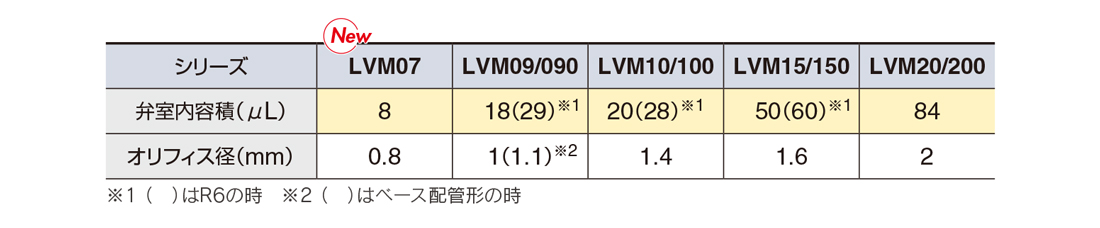

?容積変化量（ポンピングボリューム）0.01μL以下

通常のダイヤフラム弁では、OFF狀態と、ON狀態での弁室內容積が異なるため、ON狀態からOFF狀態に弁を切り替えたときの容積変化分の流體がバルブの2次側に吐出しますが、ロッカータイプでは、OFF狀態とON狀態の容積変化がほとんどないため、バルブを切り替えたときに、流體がバルブ2次側に吐出しません。
