メカジョイント式ロッドレスシリンダ
メカジョイント式ロッドレスシリンダ MY2
-
?メカジョイント式ロッドレスシリンダMY1Hシリーズと比較し、高さ最大30％低減、さらにワークを取付けたまま駆動部シリンダの交換が可能。
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら メカジョイント式ロッドレスシリンダ MY2
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 カムフォロアガイド形 MY2C 複動 検索結果を表示 リニアガイド形 MY2H 複動 検索結果を表示 リニアガイド形 MY2HT 複動 検索結果を表示 メカジョイント式ロッドレスシリンダ MY2
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XB20 オーダーメイド アジャストボルト付ストローク調整ユニット仕様 PDF -XB22 オーダーメイド ショックアブソーバ／ソフトタイプ RJ Series搭載シリンダ PDF -XC56 オーダーメイド ノックピン穴付 PDF
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料
早見選定表 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
早見選定表 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| カムフォロアガイド形 | MY2C | 複動 | 16，25，40 |
| リニアガイド形 | MY2H | 複動 | 16，25，40 |
| リニアガイド形 | MY2HT | 複動 | 16，25，40 |
製品特長
高さを抑えた薄形?低重心設計
取付高さ方向の省スペース化"をコンセプトにシリンダ高さ寸法の徹底した低減を計りました。

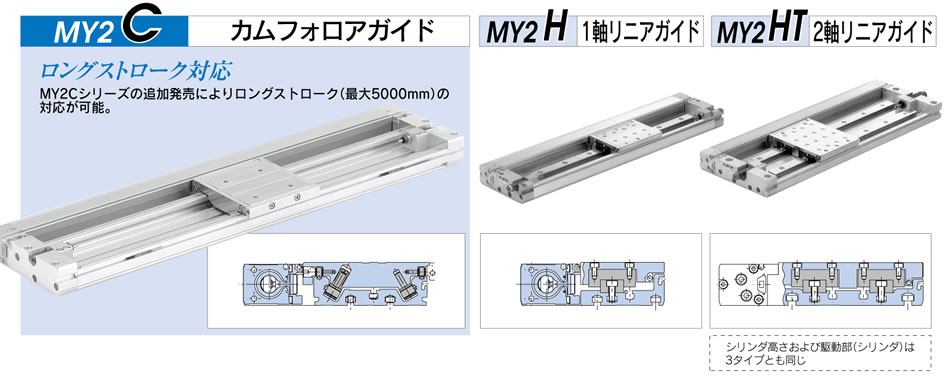

搬送能力を損うことなく薄型化を?qū)g現。3種類のガイド形式を標準化。
用途に合わせて幅広い選択が可能。

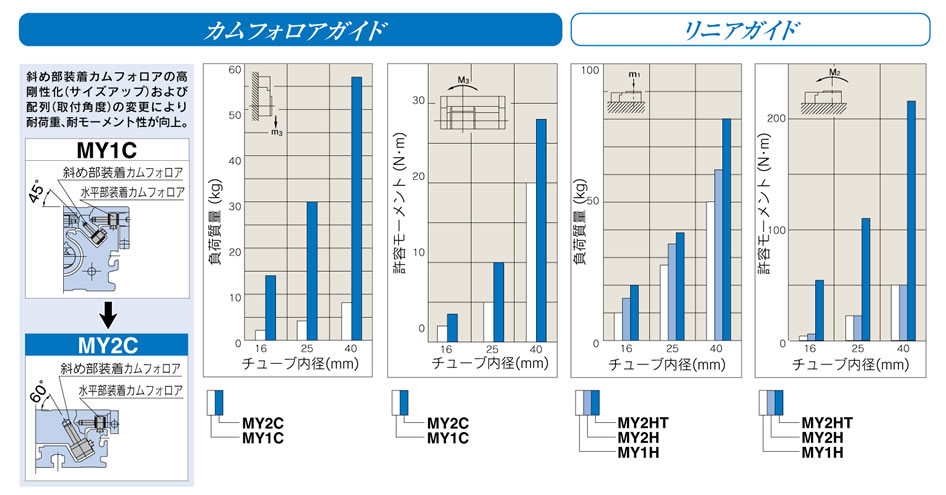

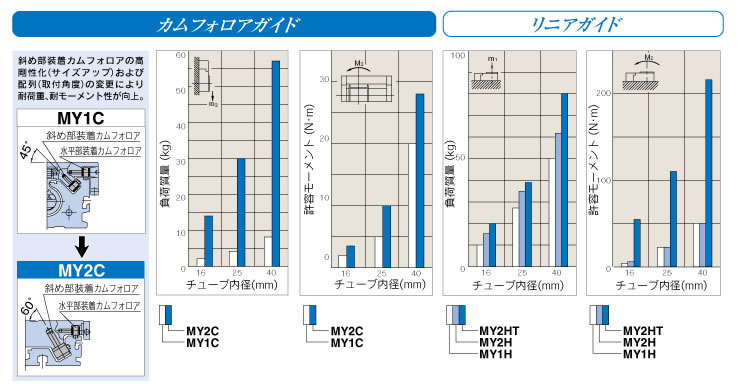

積載能力向上
ガイド性能の向上により積載負荷質量が向上しました。（當社比）

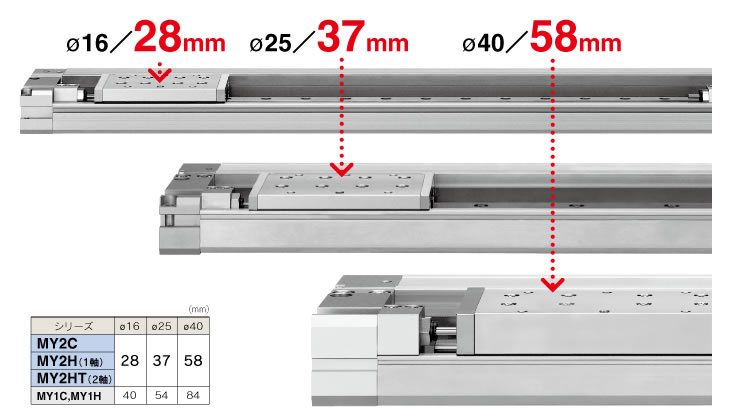

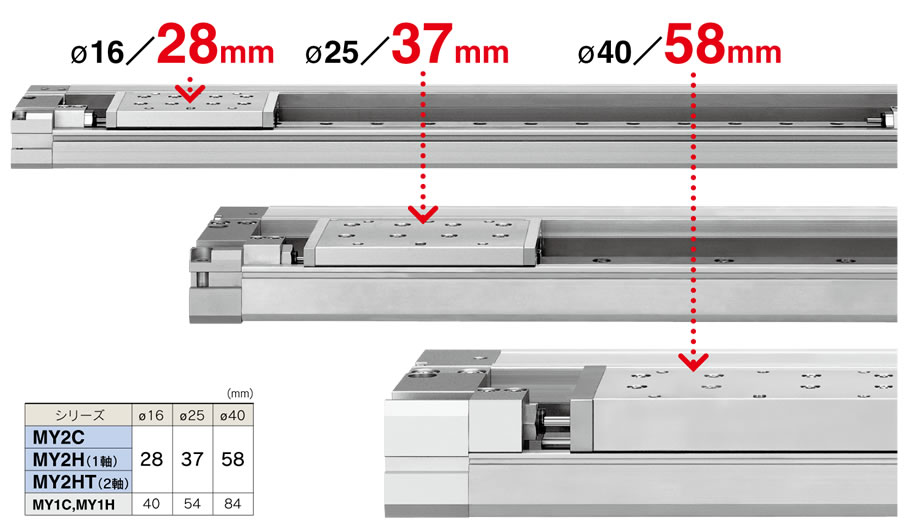

高さ寸法30％低減（當社比）
ガイド部と駆動部（シリンダ）を並列に配置することにより薄型化を図りました。
（12mm～26mmの寸法低減を?qū)g現）

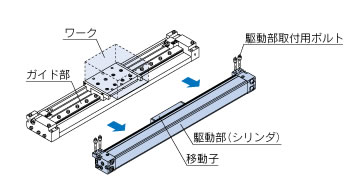

駆動部（シリンダ）の交換が容易
ワークを取付けたままで駆動部（シリンダ）の交換が可能です。

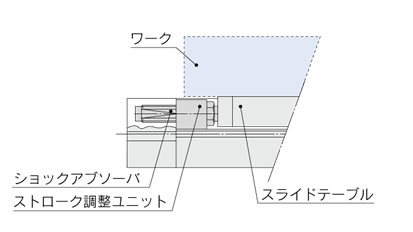

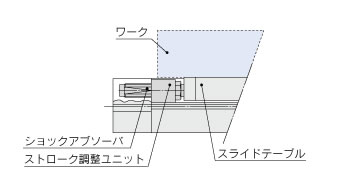

ワーク取付けの自由度が向上
高荷重用ショックアブソーバ（Hユニット）裝著時でもスライドテーブル高さより出っ張らないためワーク取付時の制約がなく、設計を容易にします。

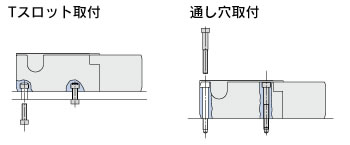

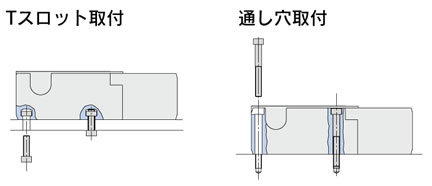

2種類の取付

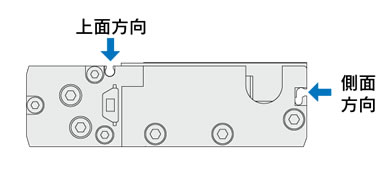

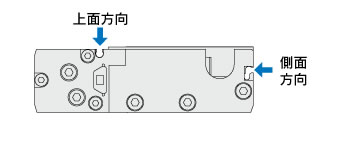

2方向からのオートスイッチ取付
