汎用スピードコントローラ
エルボタイプ／ユニバーサルタイプ プッシュロック式 AS
-
?プッシュロック式によりニードルロックの作業性向上
?ハンドルの大型化
?チューブ著脫性向上
挿入力Max.30％（8N）低減
離脫力Max.20％（5N）低減※
※チューブ引抜強度は、現行品と同等レベルを確保
?無電解ニッケルめっき仕様を標準化
?360°/自由に配管が可能（ユニバーサルタイプ）
?絞り弁（オーダーメイド仕様：-X214、-X21）を用意
?大流量タイプ（-X778）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
| タイプ | シリーズ | シリンダ側 接続口徑 | 適用チューブ外徑 ミリサイズ | 適用チューブ外徑 インチサイズ |
|---|---|---|---|---|
| エルボタイプ | AS12□1F～42□1F | M5×0.8 10-32UNF R, NPT, G 1/8～1/2 | φ2～φ16 | φ1/8''～φ1/2'' |
| ユニバーサルタイプ | AS13□1F～43□1F | M5×0.8 10-32UNF R, NPT, G 1/8～1/2 | φ3.2～φ12 | φ1/8''～φ1/2'' |
製品特長
さまざまな作業工數の削減に貢獻！

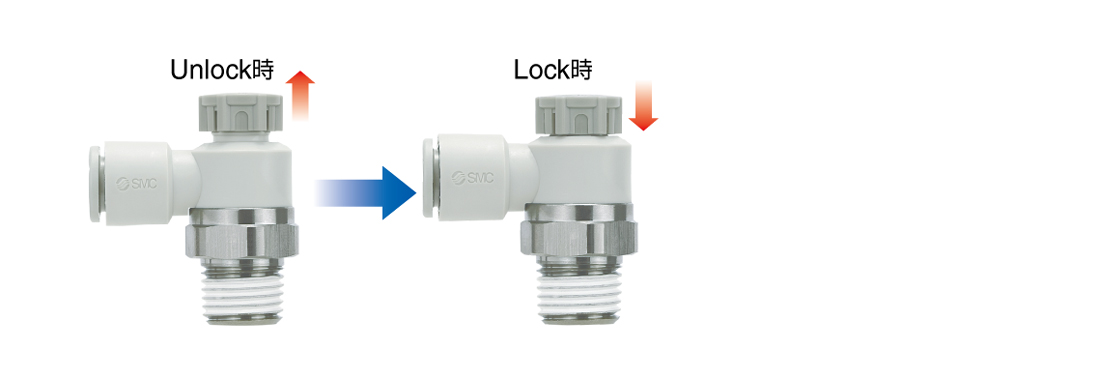

プッシュロック式によりニードルロックの作業性向上

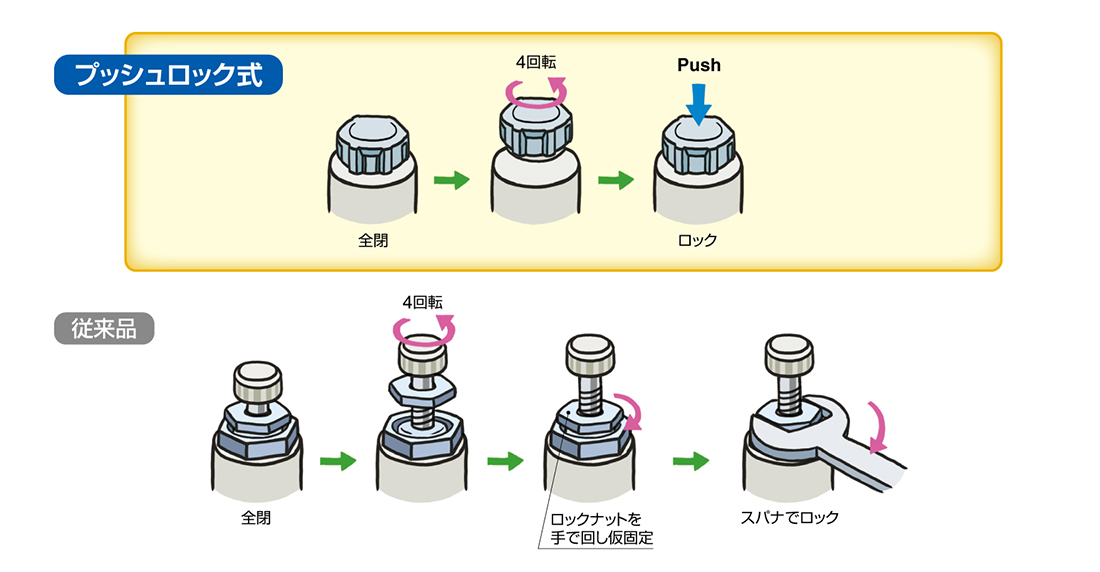

工具レスで簡単ワンプッシュロック

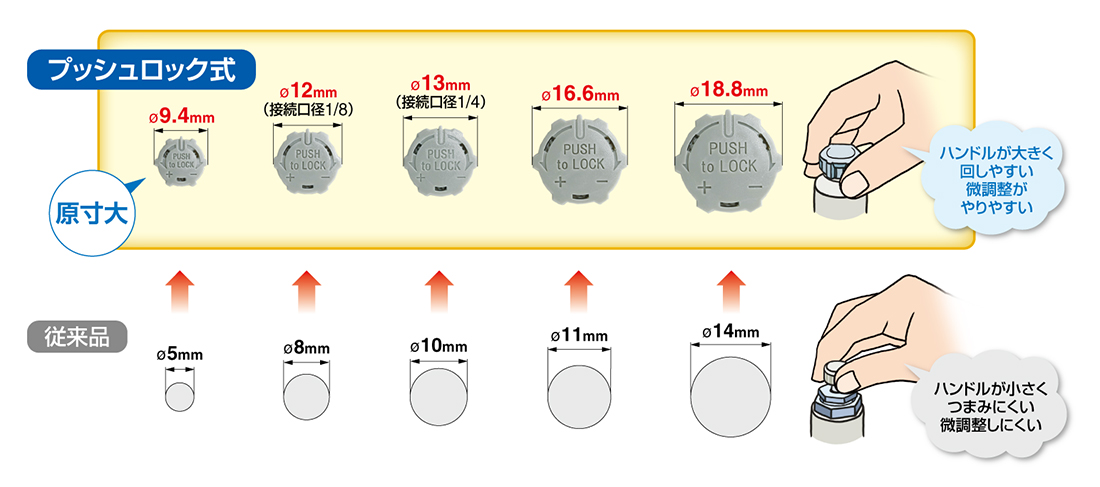

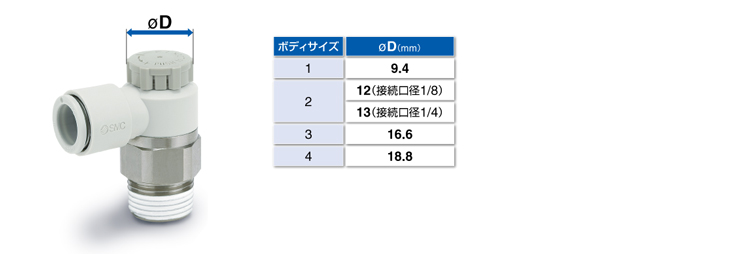

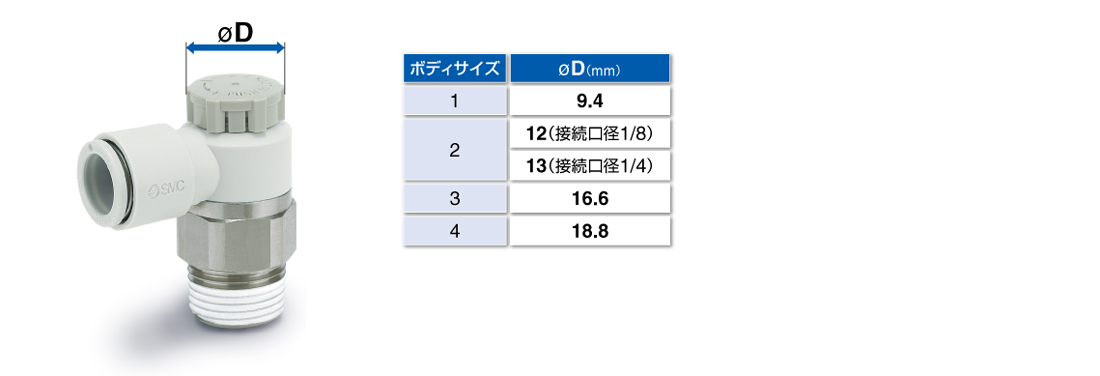

ハンドルの大型化
回しやすい大型ハンドル

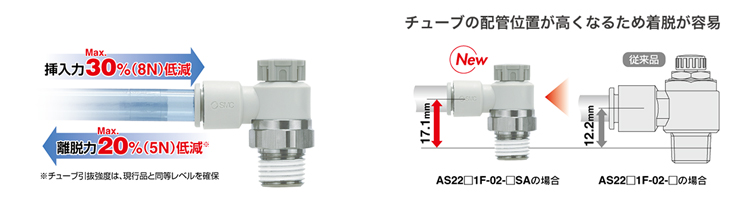

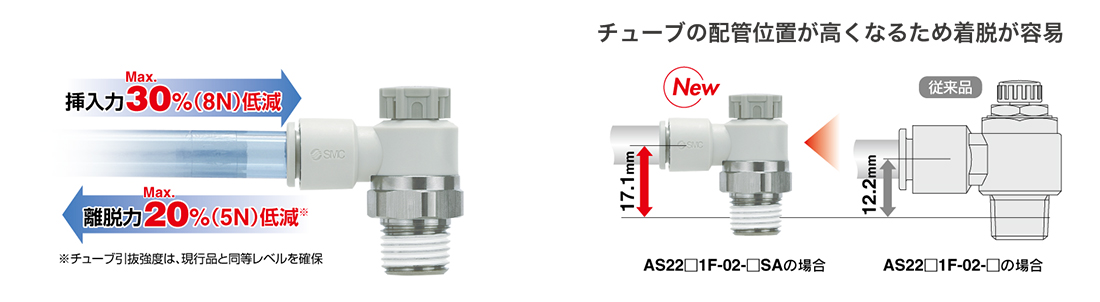

チューブ著脫性向上

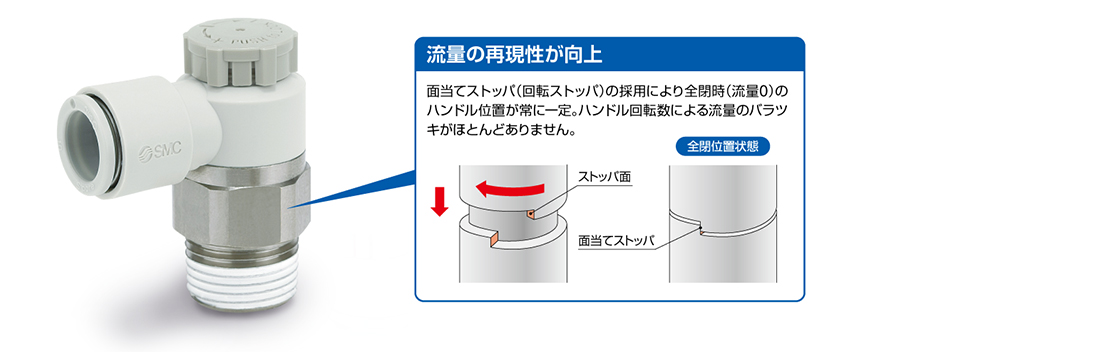

流量の再現性

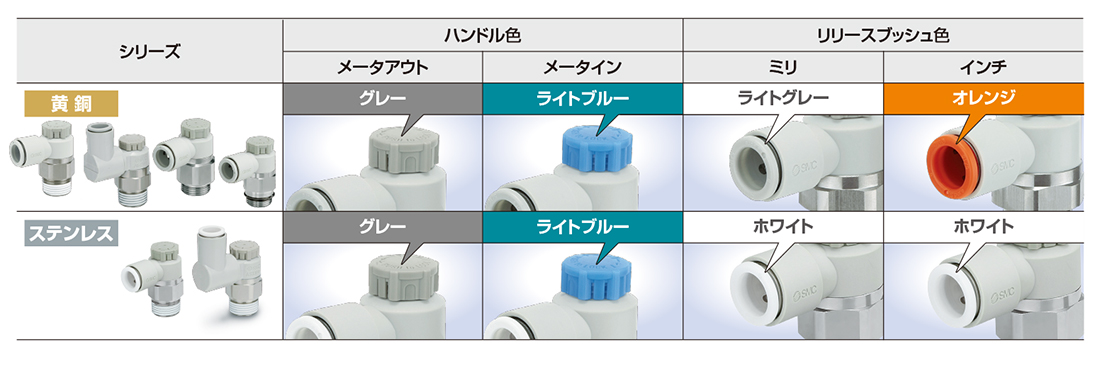

容易な識別

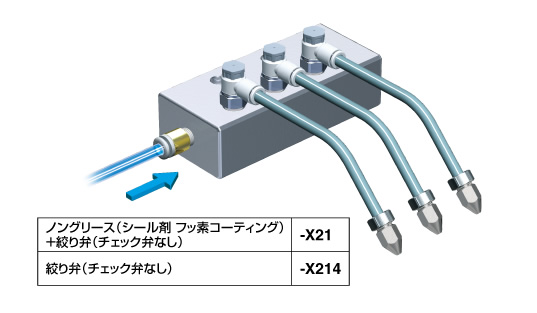

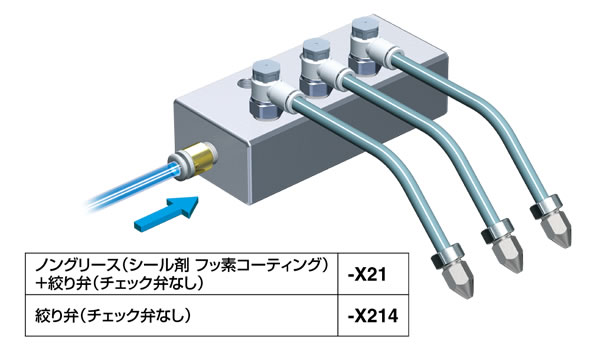

絞り弁（オーダーメイド）
エアブロー、エアパージの流量制御

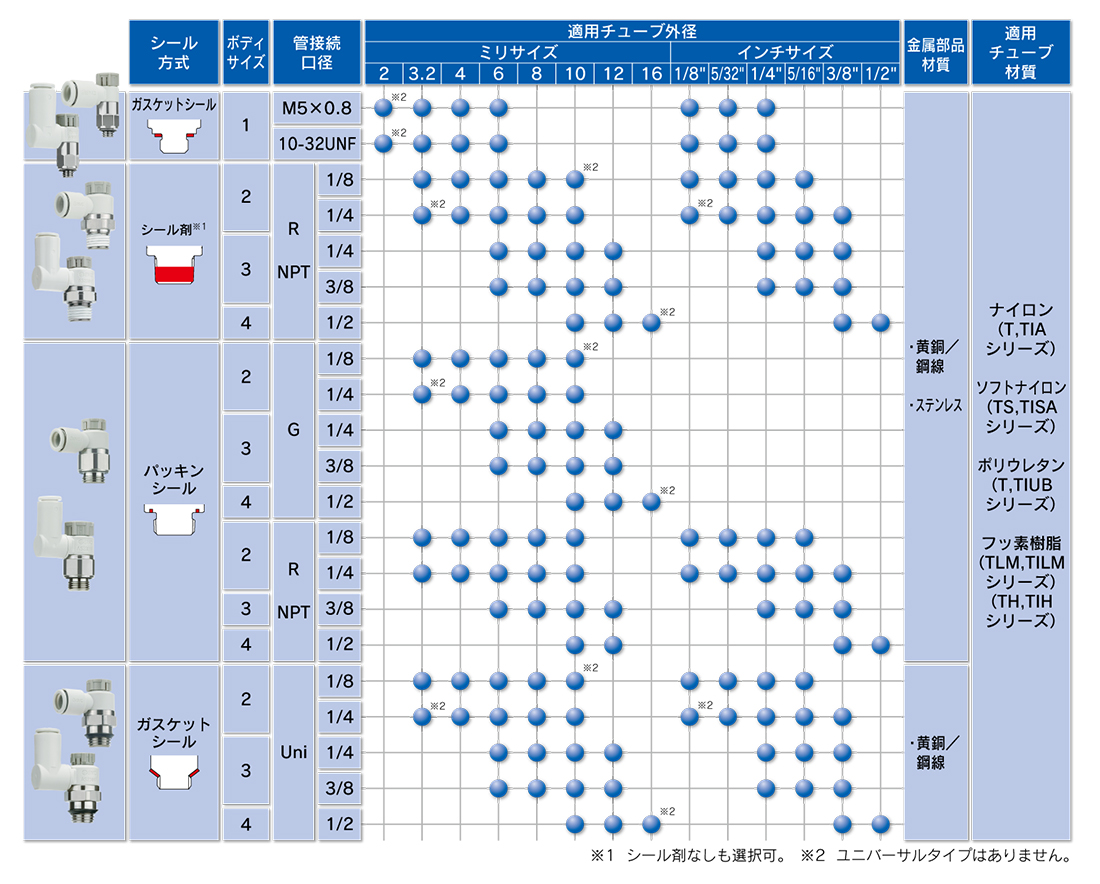

シリーズバリエーション
