WEBカタログ

製品情報 ?  WEBカタログ  ? エアシリンダ  ? テーブル付シリンダ

テーブル付シリンダ

コンパクトスライド MXH2

    ??25を追加
    　?20と同一幅寸法で許容モーメントは最大1.4倍

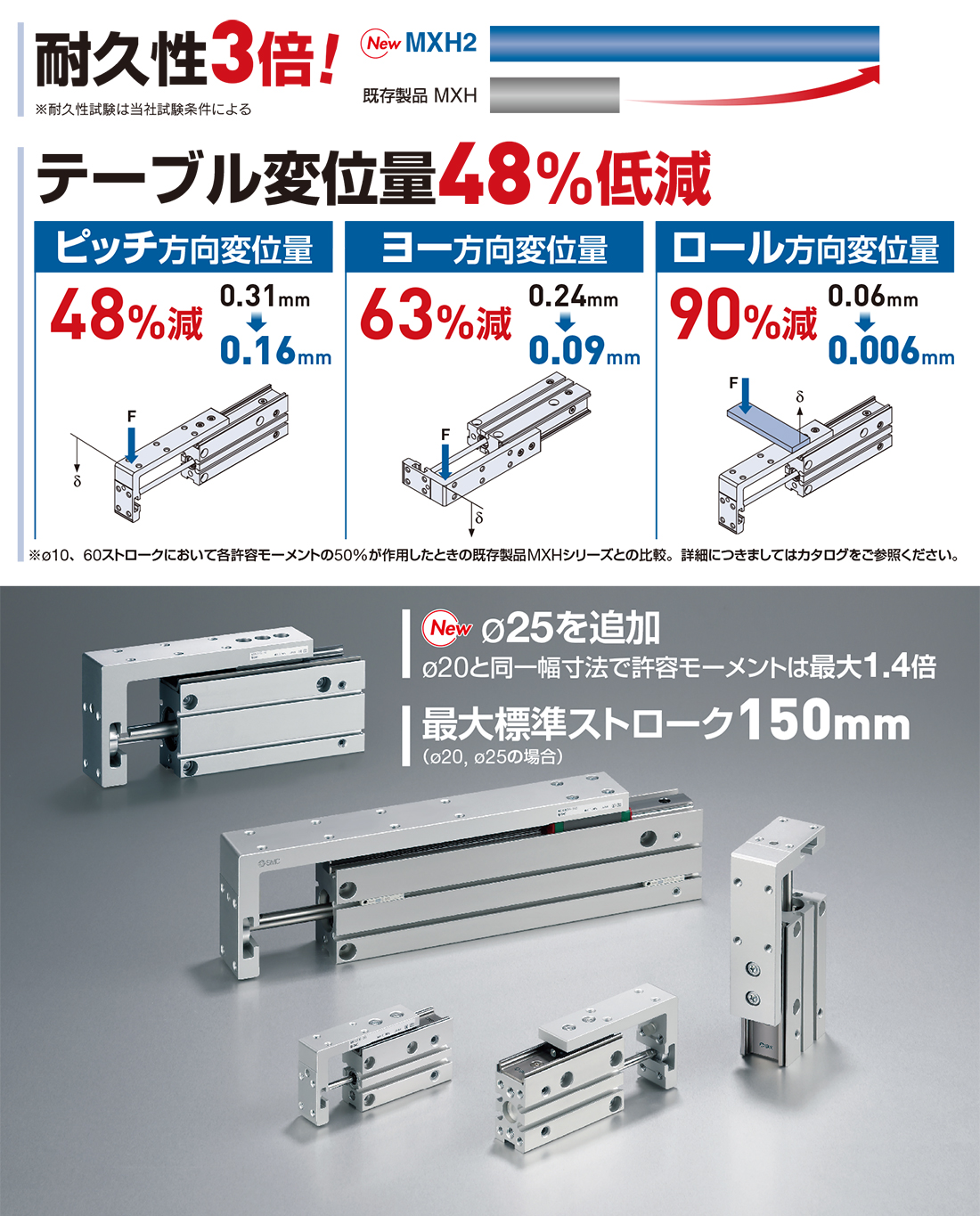

    ?リニアガイドの剛性向上でテーブル変位量48%低減
    　ピッチ方向変位量：48%減（0.31mm→0.16mm）
    　ヨー方向変異量：63%減（0.24mm→0.09mm）
    　ロール方向変位量：90%減（0.06mm→0.006mm）
    ?最大標準ストローク150mm（?20?φ25の場合）
    ?質量 最大6%削減（194g→182g）
    ?取付寸法、全長寸法は既存製品MXHシリーズと同等
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

  • コンパクトスライド MXH2
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形MXH2複動検索結果を表示

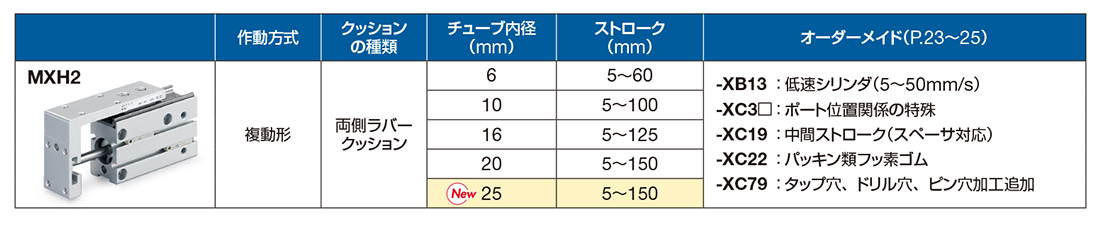

形式シリーズ作動方式チューブ內徑
標準形MXH2複動6，10，16，20，25

製品特長

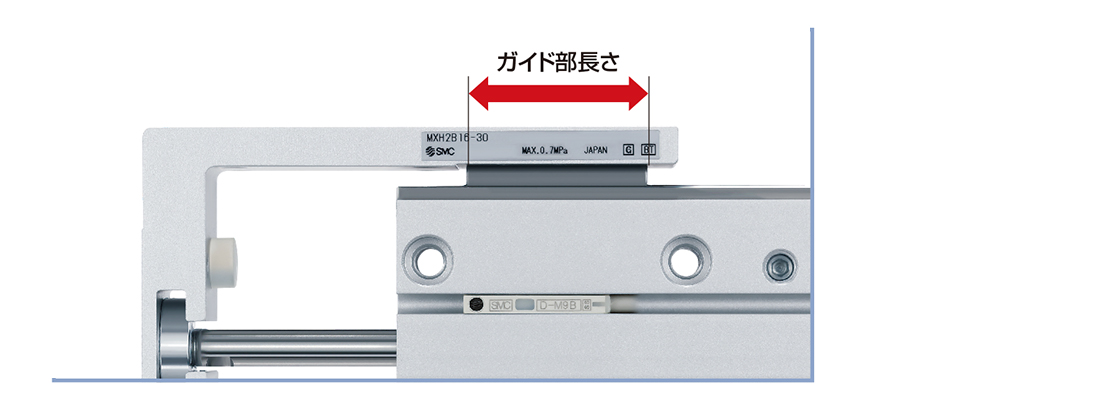

リニアガイドの剛性向上

高剛性を?qū)g現

リニアガイドのガイド部長さを伸長することで剛性向上。
モーメント作用時のテーブル変位量を大幅に低減。

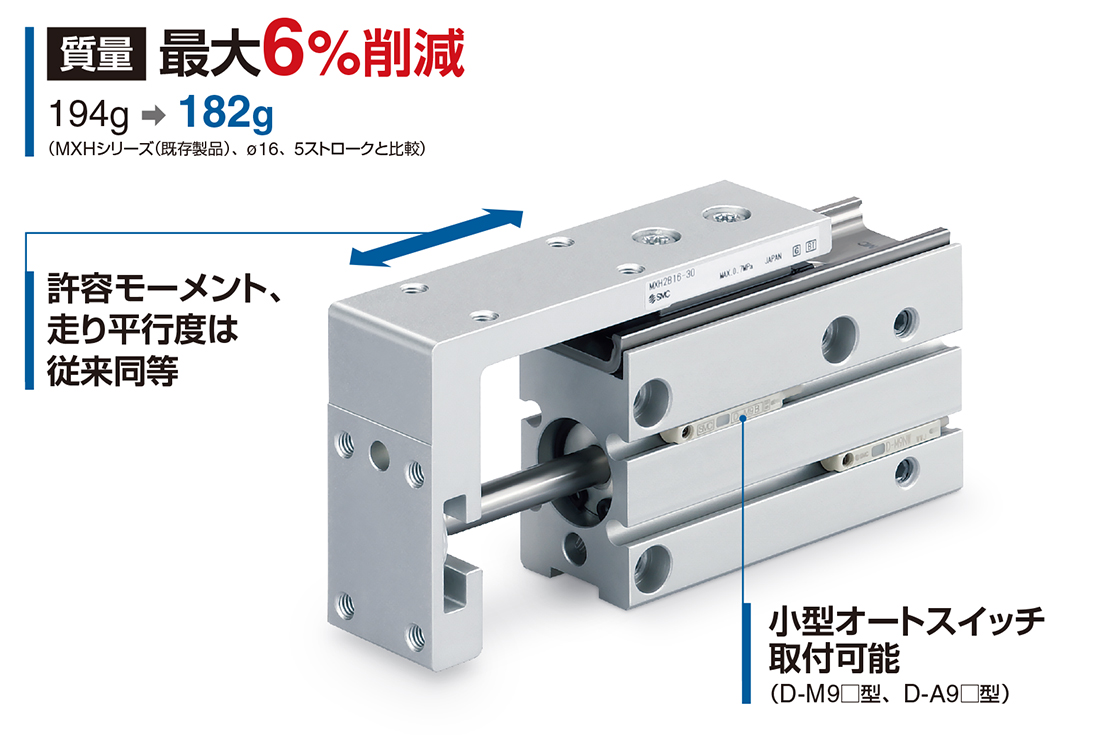

質量 最大6%削減(194g→182g)

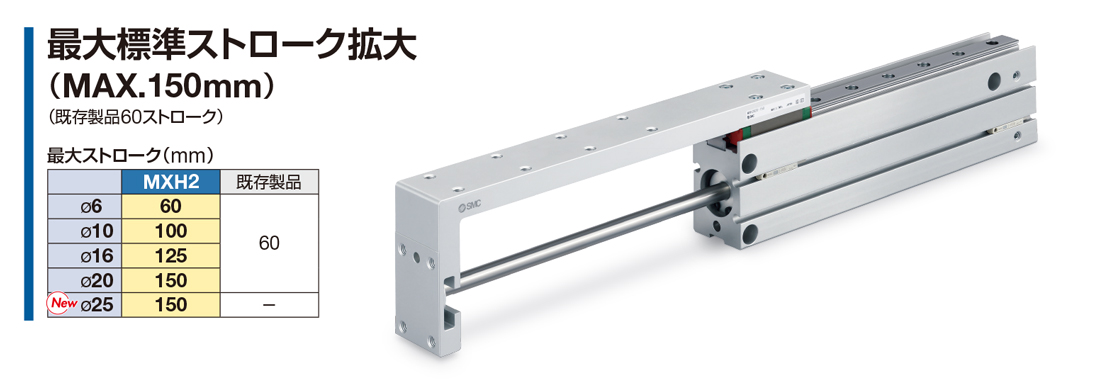

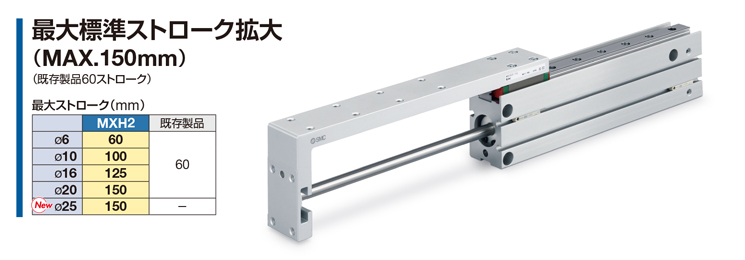

最大標準ストローク拡大（MAX.150mm）

（既存製品60ストローク）

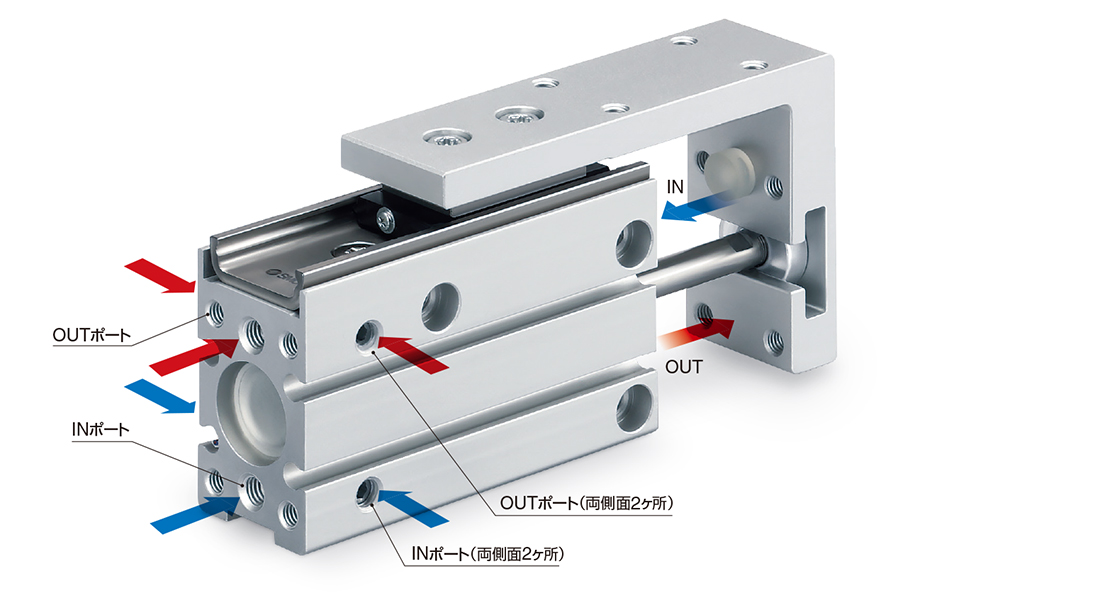

3方向からの配管が可能

ポート位置を変更する場合は、オーダーメイド品番 -XC3□ をご用意しています。

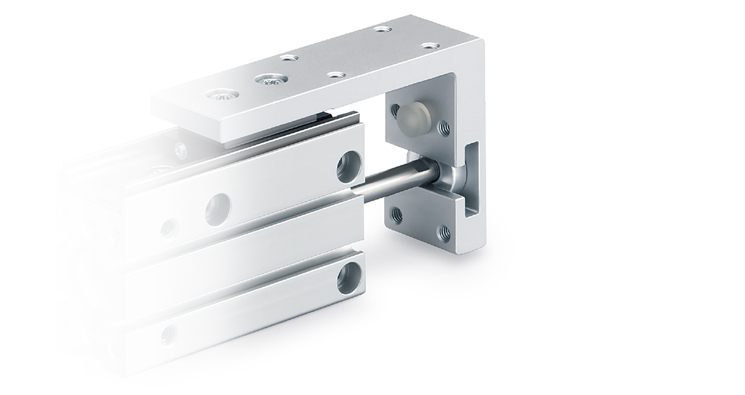

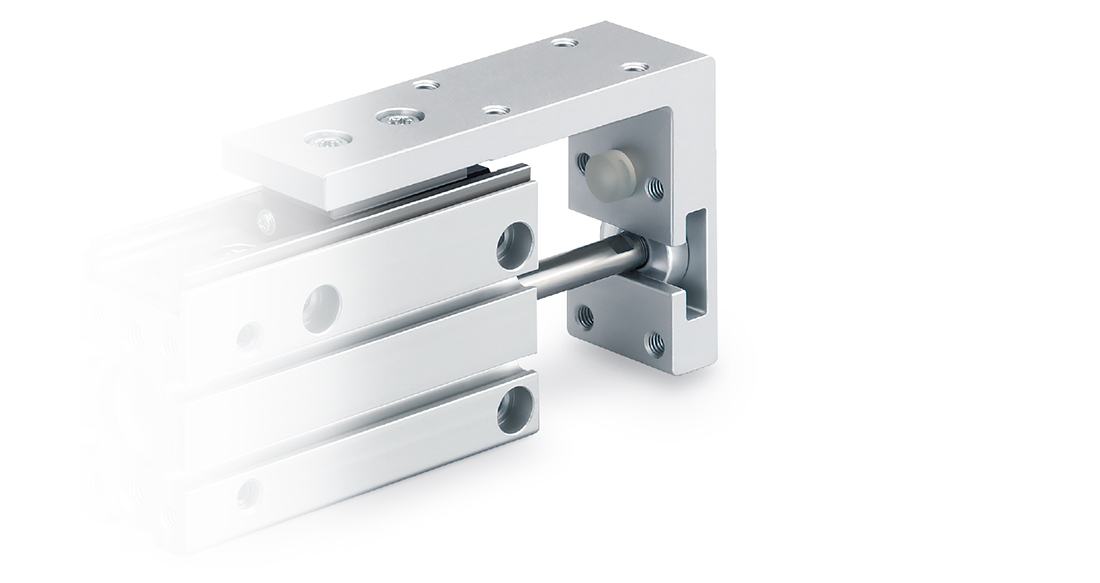

ダンパ

シリンダ內部にもダンパが裝著されています。

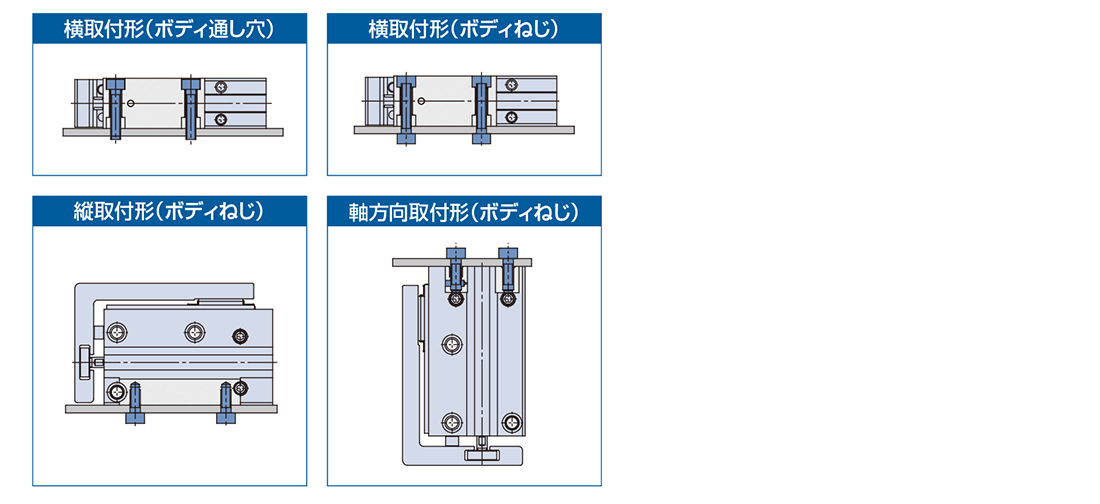

4通りの取付けが可能

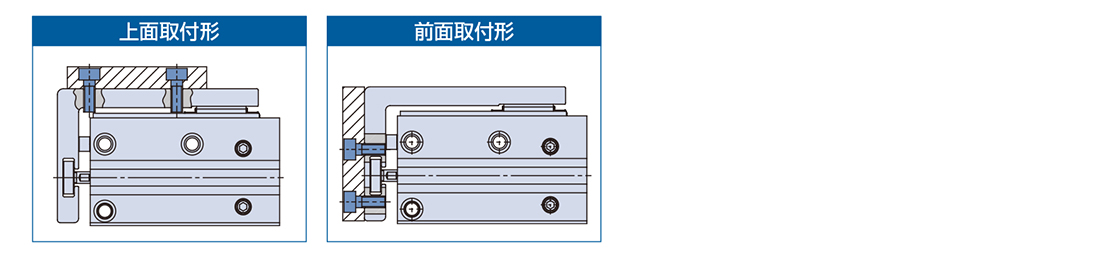

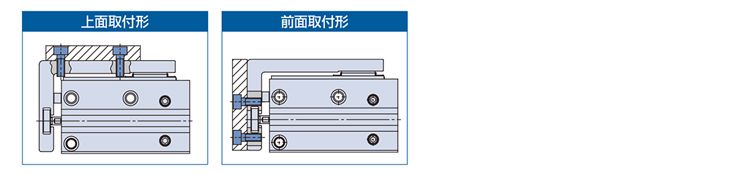

2通りのワーク取付けが可能

取付寸法、全長寸法は既存製品MXHシリーズと同等

外形寸法、ワーク取付寸法およびシリンダ取付寸法は従來同様



バリエーション
