バッテリレス アブソリュートエンコーダタイプ
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ/高タクト対応スライドテーブル高精度タイプ LESYH□G
-
?サイクルタイムの短縮が可能
?サイクルタイム：従來比39%（0.37s←0.61s）削減
?加減速度：10000mm/s2（従來比200%）
?最大速度：800mm/s（従來比200%向上）
?バッテリレス アブソリュートエンコーダ付
電源復帰時、停止位置からの再始動が可能
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ/高タクト対応スライドテーブル高精度タイプ LESYH□G取扱説明書
シリーズ 検索結果を表示 LESYH8G 検索結果を表示 LESYH16G 検索結果を表示 LESYH25G 検索結果を表示
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特定開発品情報 グリーン対応（RoHS） システム構成図
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 可搬質量 （kg） 垂直 | 速度 （mm/s） | ねじ リード （mm） |
|---|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LESYH8G | 50，75 | MAX.2 | MAX.6 | MAX.800 | 2.5，5，10 |
| バッテリレス アブソ （ステップモータDC24V） | LESYH16G | 50，100 | MAX.8 | MAX.12 | MAX.800 | 6，12 |
| バッテリレス アブソ （ステップモータDC24V） | LESYH25G | 50，100，150 | MAX.12 | MAX.20 | MAX.800 | 8，16 |
製品特長

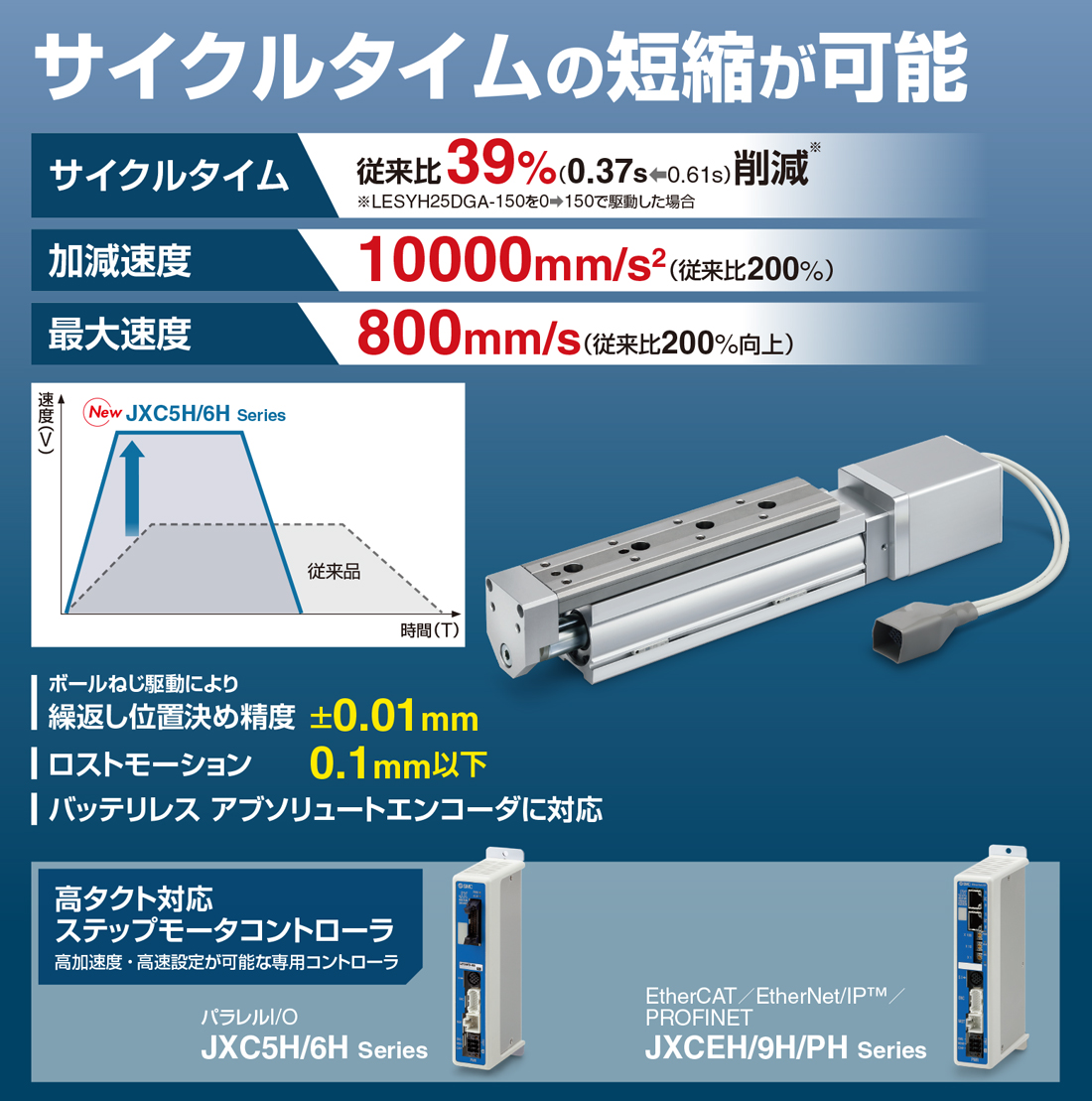

サイクルタイムの短縮が可能

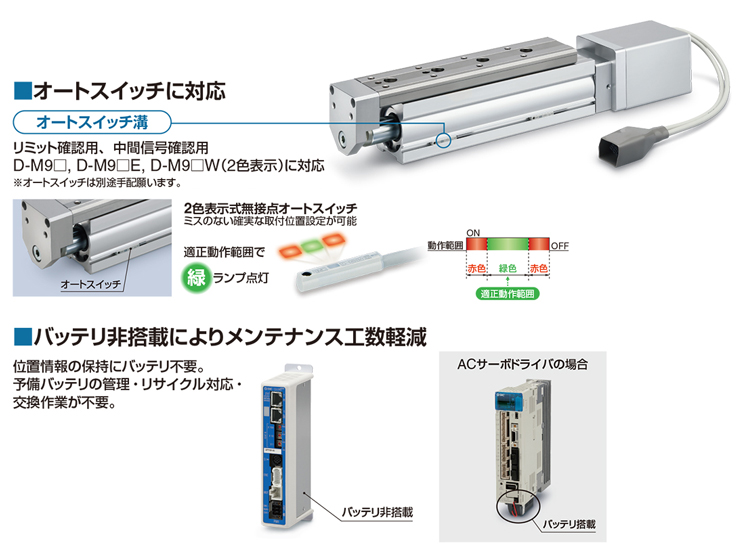

バッテリレス アブソリュートエンコーダ付 電源復帰時、停止位置からの再始動が可能
電源遮斷時でもエンコーダが位置情報を保持しているため、電源再投入時の原點復帰は不要。

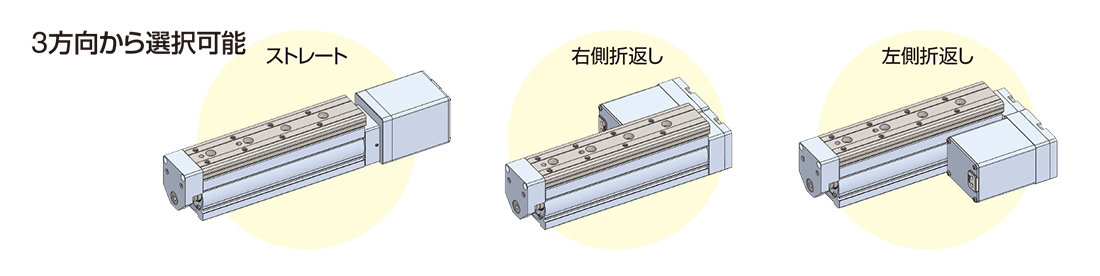

モータ配置

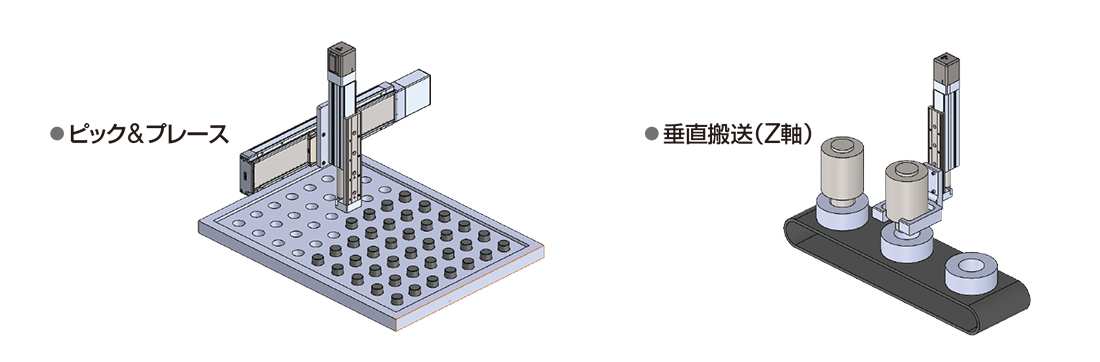

用途例
