マグネット式ロッドレスシリンダ
マグネット式ロッドレスシリンダ CY3
-
?CY1シリーズをさらにグレードアップ。
?取付寸法は、CY1シリーズと同一軸受性能向上、摺動抵抗低減。
?NPTねじ、Gねじを標準化。
※マグネット式ロッドレスシリンダ/基本形?CY3Bは2025年5月末に
生産終了予定です。CY3B-Zをご選定願います。?詳細はこちら
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら マグネット式ロッドレスシリンダ CY3
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 基本形 CY3B 複動 検索結果を表示 ダイレクトマウント形 CY3R 複動 検索結果を表示 マグネット式ロッドレスシリンダ CY3
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XB6 オーダーメイド 耐熱シリンダ（－10～150℃） PDF -XB9 オーダーメイド 低速シリンダ（10～50mm/s） PDF -XB11 オーダーメイド ロングストロークタイプ PDF -XB13 オーダーメイド 低速シリンダ（5～50mm/s） PDF -XC24 オーダーメイド 磁気シールド板付 PDF -XC57 オーダーメイド フローティングジョイント付ロッドレスシリンダ PDF
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 早見選定表 オーダーメイド バリエーション/機種選定のポイント 特定開発品情報 グリーン対応（RoHS）

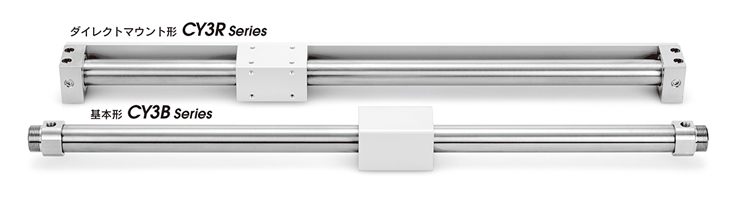

| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 基本形 | CY3B | 複動 | 6，10，15，20，25，32，40，50，63 |
| ダイレクトマウント形 | CY3R | 複動 | 6，10，15，20，25，32，40，50，63 |
製品特長
省スペースシリンダの定番
マグネット式ロッドレスシリンダがさらにグレードアップ!
耐久性向上

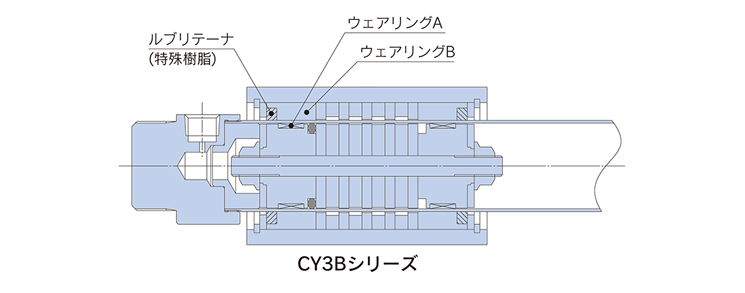

軸受性能向上
CY1Bシリーズに比べ軸受（ウェアリング）長さを最大70％拡大。軸受性能がさらに向上しました。
ルブリテーナ採用による潤滑性能向上
ダストシール部に特殊樹脂製のルブリテーナを採用。シリンダチューブ外周面に良好な潤滑膜を形成させ、耐久性が向上しました。
摺動抵抗低減
最低作動圧力30%低減
ルブリテーナの採用により、CY1Bシリーズに比べ最低作動圧力が30％低減しました。(CY3B40/CY1B40比較)

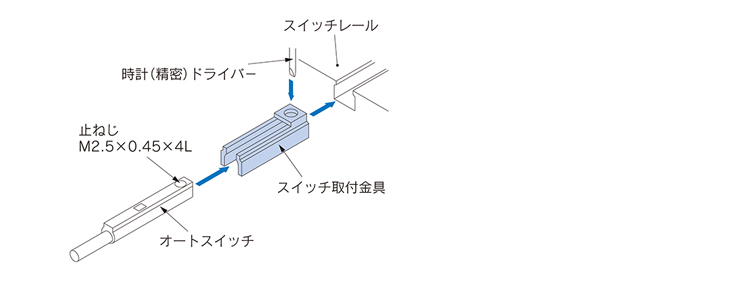

小型オートスイッチ取付可能
CY3R25～63の既存オートスイッチの取付溝に、小型オートスイッチが取付可能。CY3Rシリーズの全サイズに小型オートスイッチが取付け可能となり、機種管理（在庫管理）が容易となります。
軽量化
ボディの無駄な肉を抜き、さらにシリンダチューブの外徑を小さくしたことにより、約10％の軽量化を達成しました。（當社比：?50, ?63）
