コンパクトエアシリンダ
薄形シリンダ JCQ/JCDQ
-

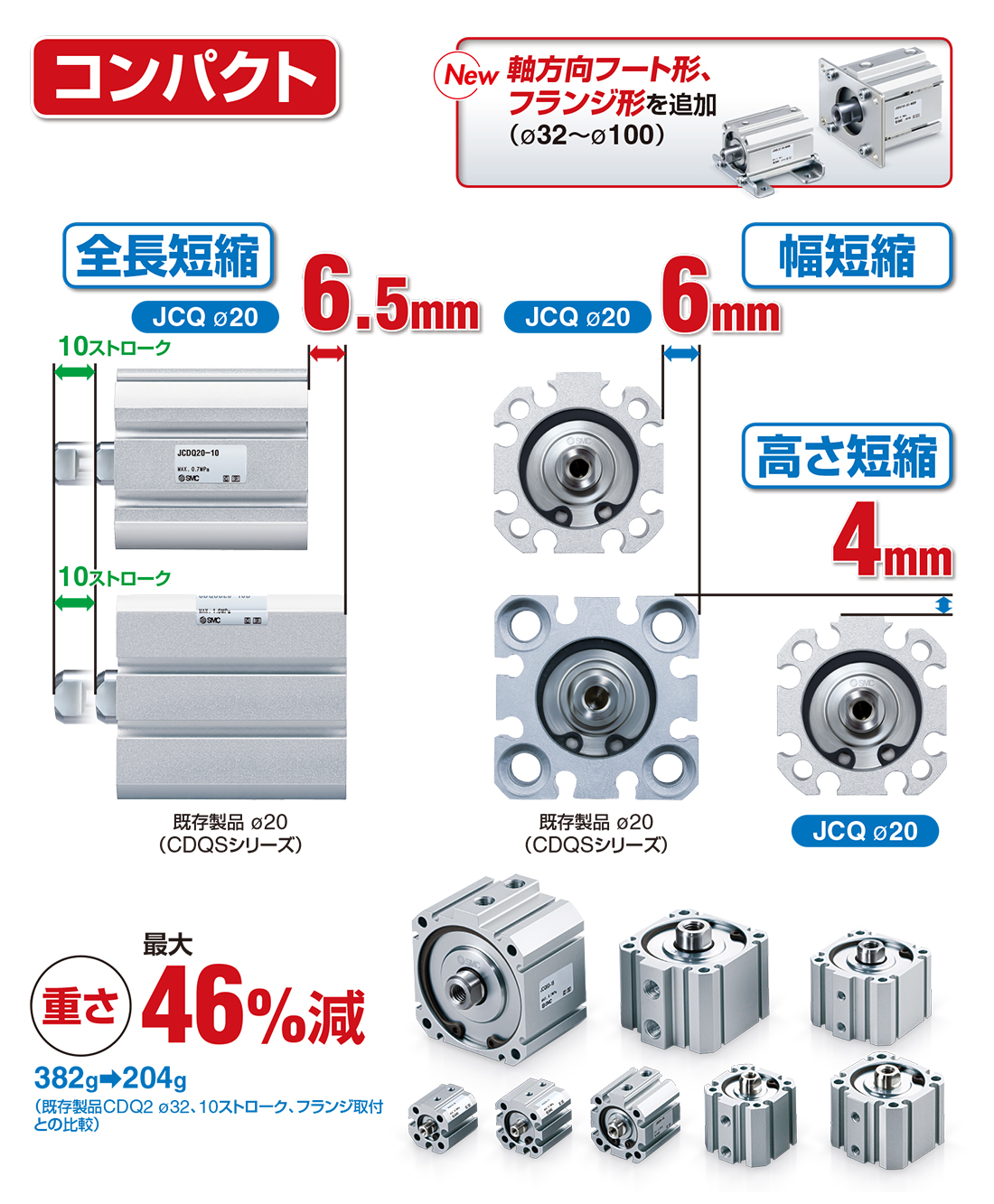

?コンパクト 全長6.5mm、幅6mm、高さ4mm短縮

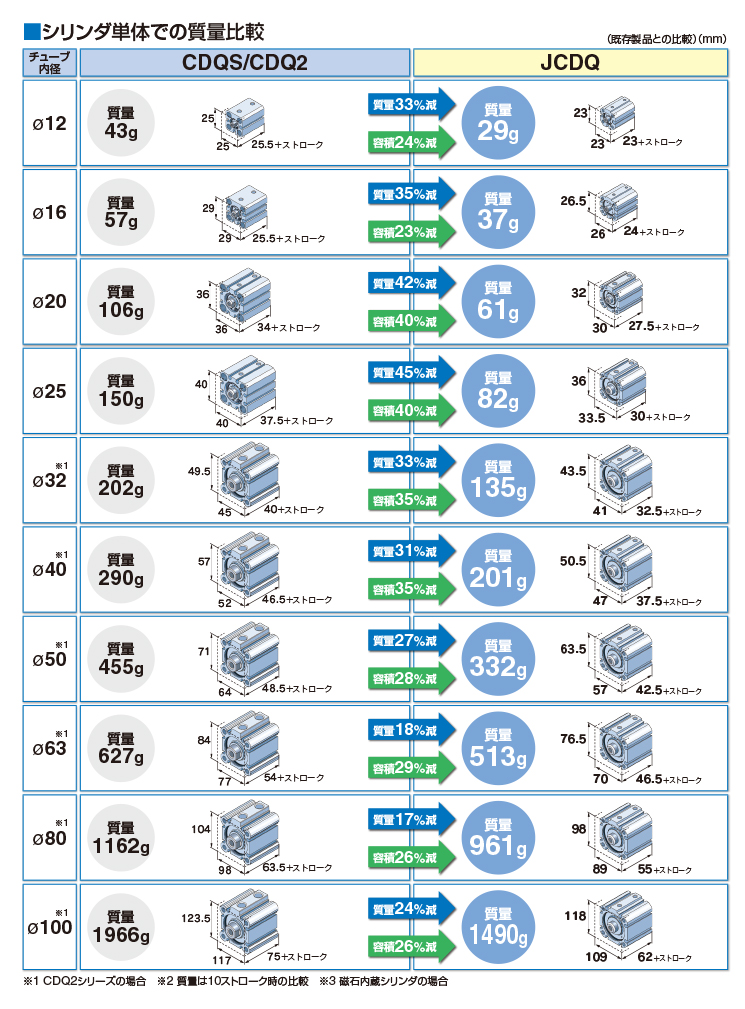

?質量最大46％減 (382g→204g)（フランジ取付時）
?容積最大40％減
?オートスイッチ付(JCDQシリーズ：JCDQ)

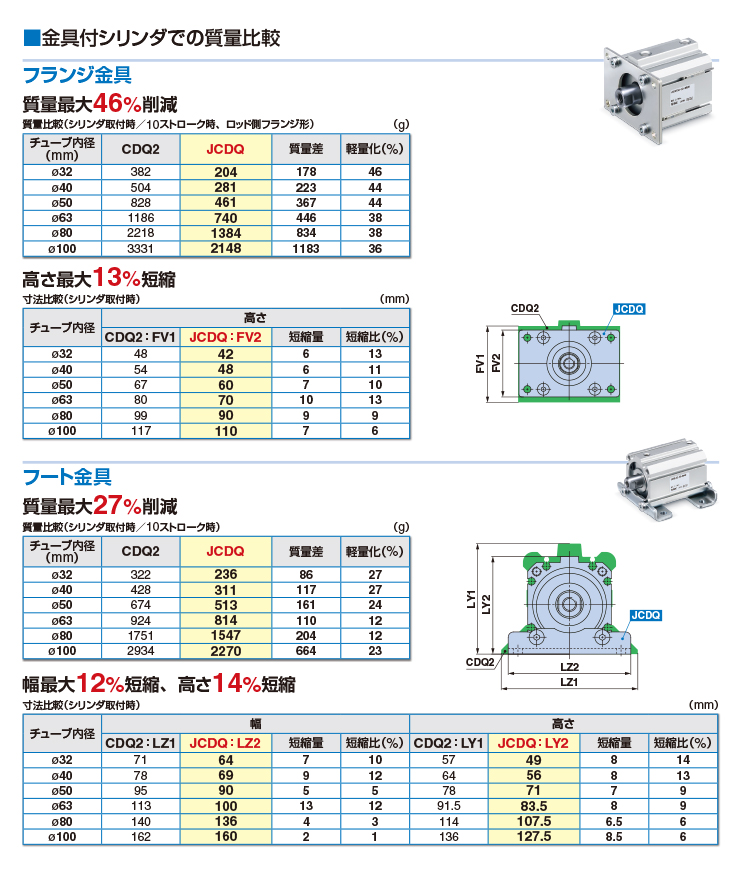

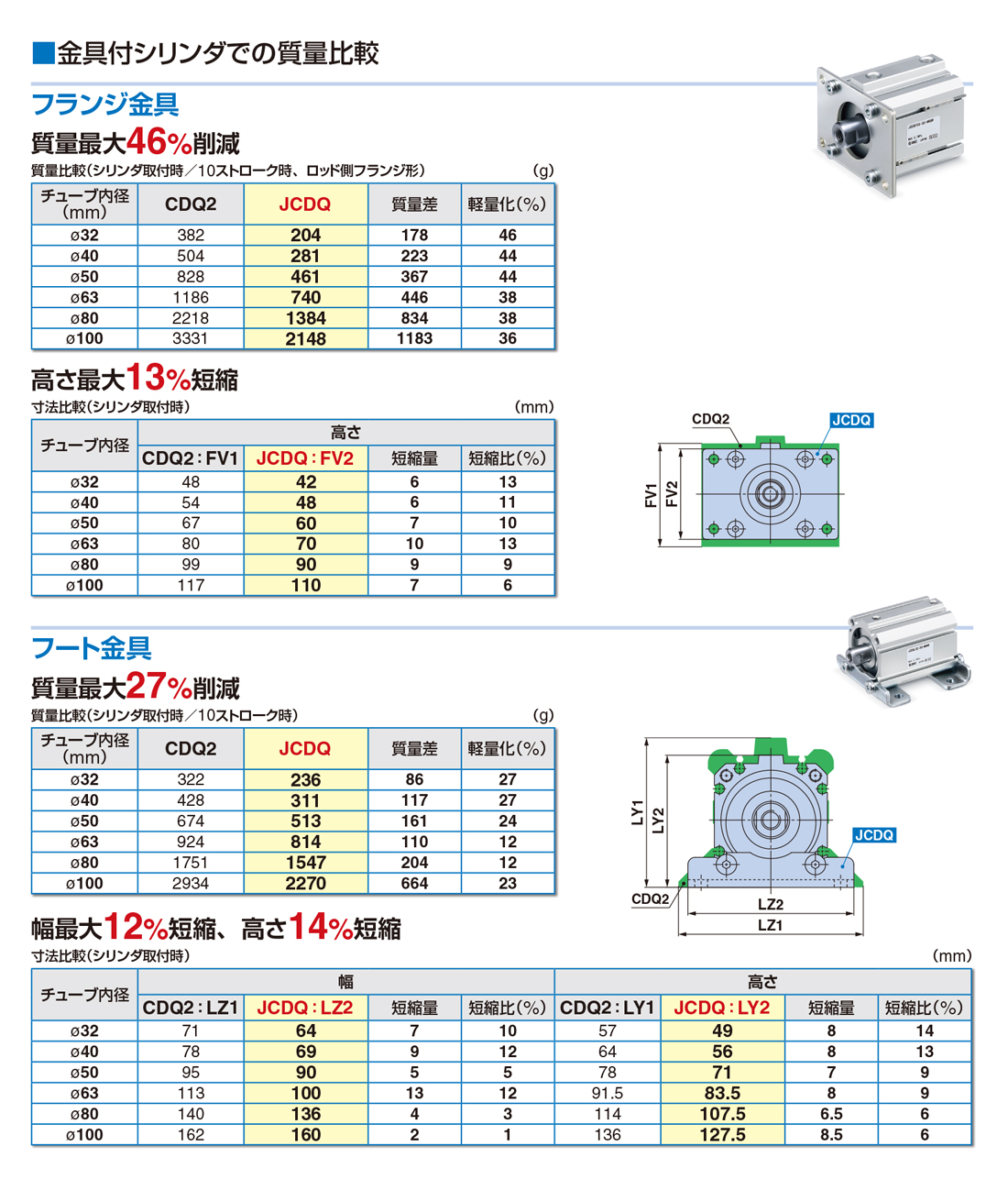

?軸方向フート形、フランジ形を追加（?32～?100）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 薄形シリンダ JCQ/JCDQ
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XC103 オーダーメイド フート金具、ロッド側フランジ用シリンダ PDF
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | JCQ | 複動片ロッド | 12，16，20，25，32，40，50，63，80，100 |
製品特長
コンパクト
軽量?コンパクト
