テーブル付シリンダ
コンパクトスライド MXH
-
?許容モーメント最大2倍以上向上
?高剛性 新リニアガイド採用
各許容モーメント向上
?高剛性 新リニアガイド、ピストン部変更により質量削減
質量19％削減(?20-10ストローク)
?3方向からの配管が可能
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら コンパクトスライド MXH
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 MXH 複動 検索結果を表示 コンパクトスライド MXH
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
簡易特注システムはこちら型 式 名 稱 ダウンロード -XC79 簡易特注 タップ穴、ドリル穴、ピン穴加工追加 PDF コンパクトスライド MXH
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XB13 オーダーメイド 低速シリンダ（5～50mm/s） PDF -XC3 オーダーメイド ポート位置関係の特殊 PDF -XC19 オーダーメイド 中間ストローク（スペーサ対応） PDF -XC22 オーダーメイド パッキン類フッ素ゴム PDF
安全上のご注意 アクチュエータ/共通注意事項
オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | MXH | 複動 | 6，10，16，20 |
製品特長

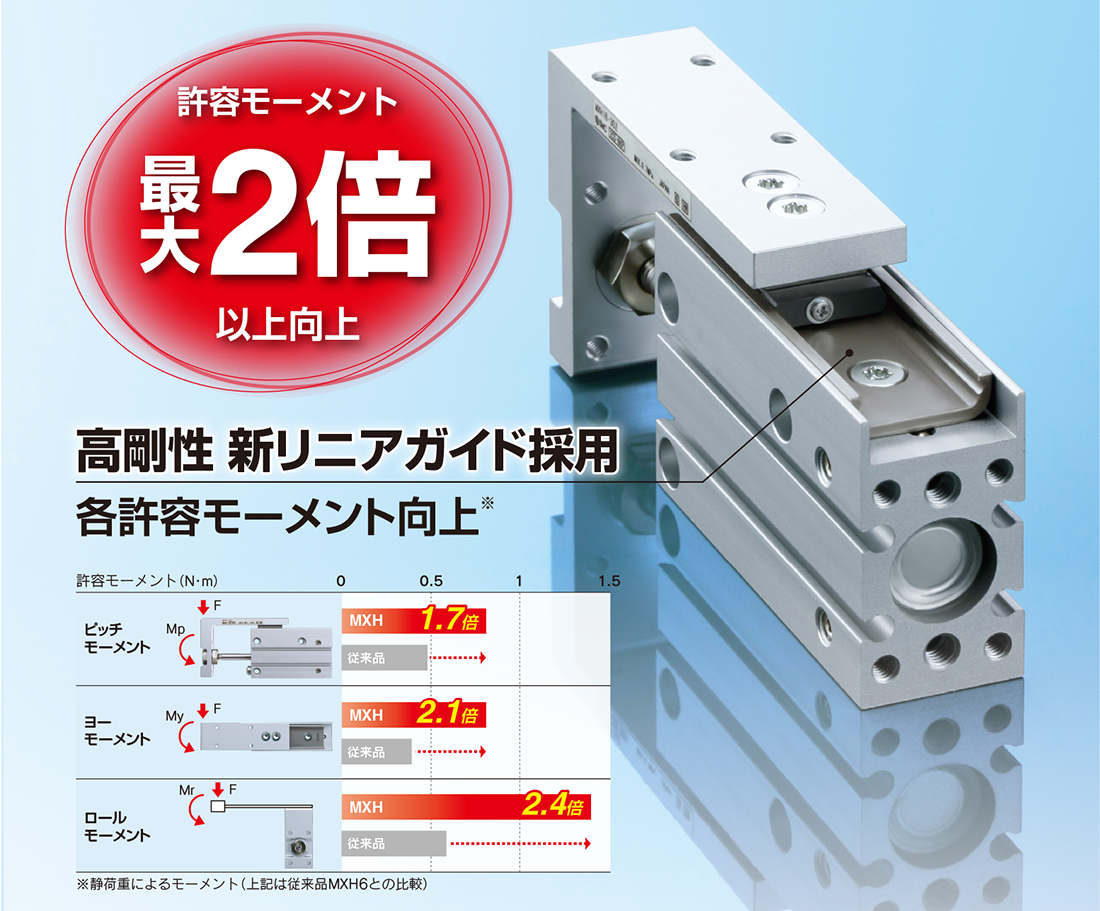

高剛性 新リニアガイド採用
許容モーメント最大2倍以上向上

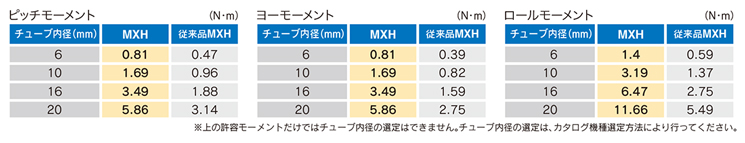

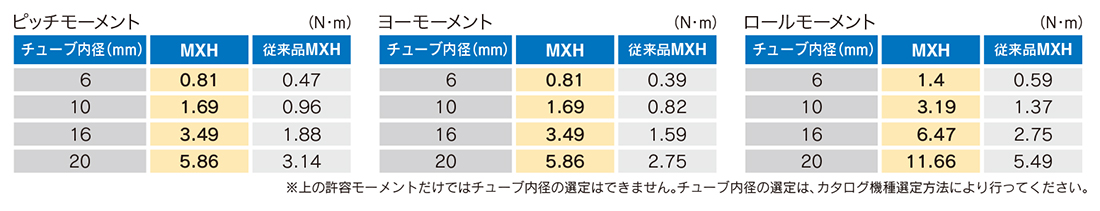

高い許容モーメント

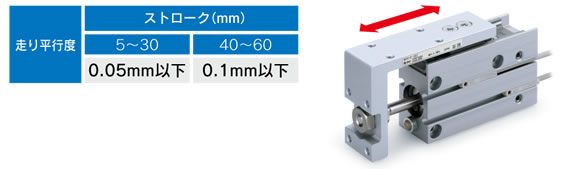

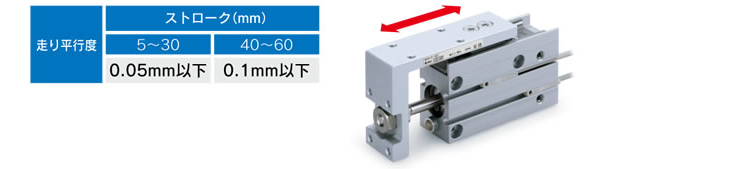

走り平行度は従來同様
テーブル出側での先端振れ量は従來同様
小型オートスイッチ取付可能
（D-M9□型、D-A9□型）

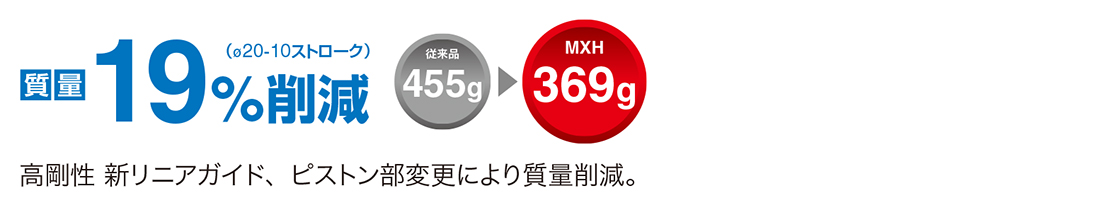

高剛性 新リニアガイド、ピストン部変更により質量削減。
質量19%削減（φ20-10ストローク）
取付完全互換

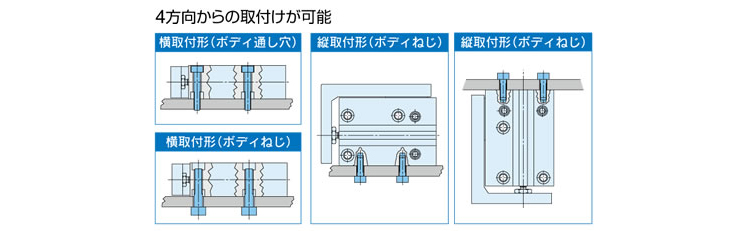

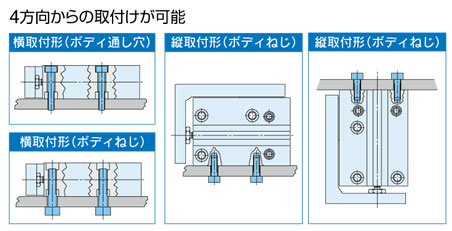

外形寸法、ワーク取付寸法およびシリンダ取付寸法は従來同様4方向からの取付けが可能

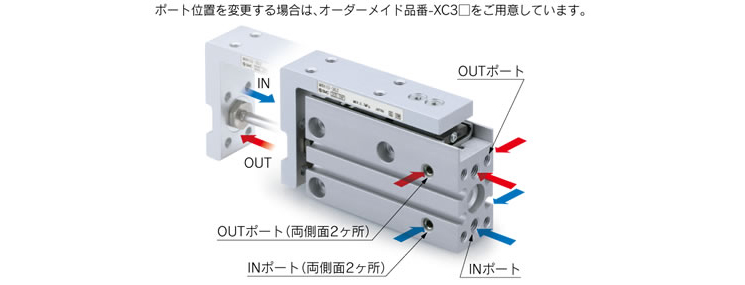

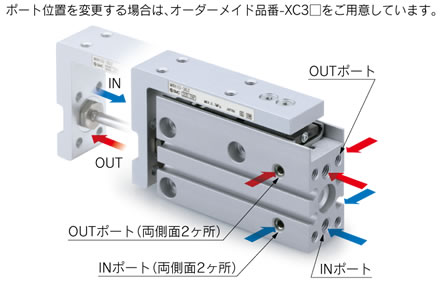

3方向からの配管が可能

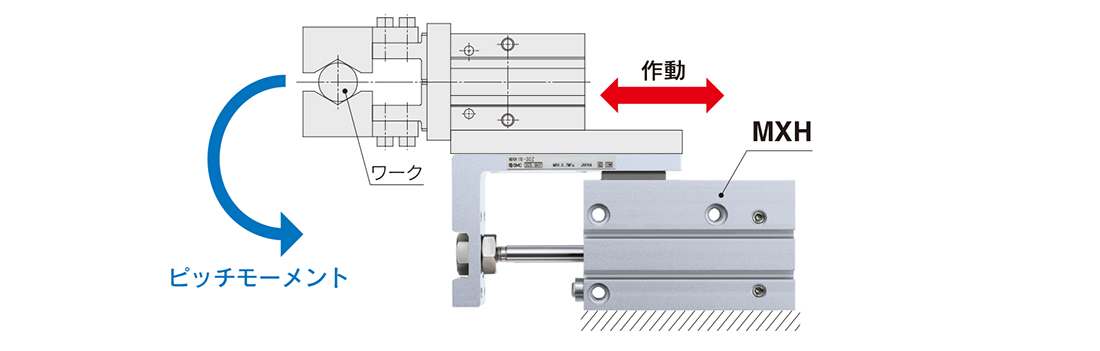

用途例
ワークまでの距離が長い場合等に対応

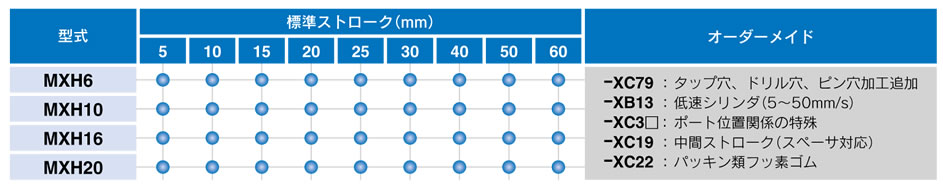

シリーズバリエーション
