スライダタイプ

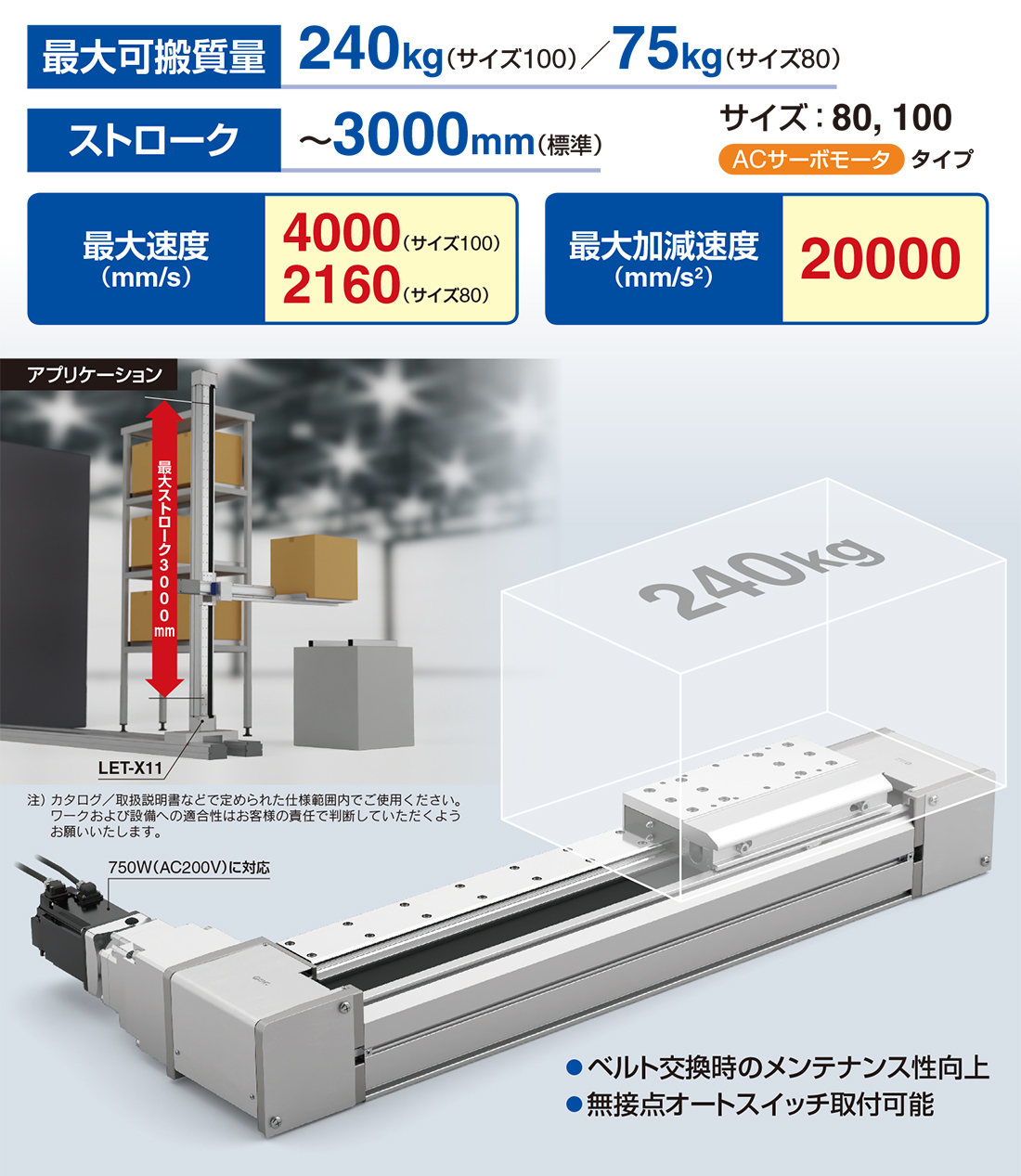

電動アクチュエータ/大型スライダタイプ ベルト駆動 LET-X11
-
?最大可搬質量：240kg(サイズ100)/75kg(サイズ80)
?ストローク：～3000mm（標準）
?最大速度(mm/s)：2160(サイズ80)、4000(サイズ100)
?最大加減速度(mm/s2)：20000
?ベルト交換時のメンテナンス性向上
?無接點オートスイッチ取付可能
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 電動アクチュエータ/大型スライダタイプ ベルト駆動 LET-X11
取扱説明書
シリーズ 検索結果を表示 LET80-X11 検索結果を表示 LET100-X11 検索結果を表示 電動アクチュエータ/大型スライダタイプ ベルト駆動 LET-X11
自己宣言書
シリーズ 検索結果を表示 LET80-X11 検索結果を表示 LET100-X11 検索結果を表示
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | 相當リード （mm） |
|---|---|---|---|---|---|
| ACサーボモータ | LET80-X11 | 300～3000 | 75 | 2160 | 43.33,26,14.44 |
| ACサーボモータ | LET100-X11 | 300～3000 | 240 | 4000 | 80,48,26.67,16 |
製品特長
最大可搬質量：240kg（サイズ100）/75kg（サイズ80）
ストローク：～ 3000mm（標準）

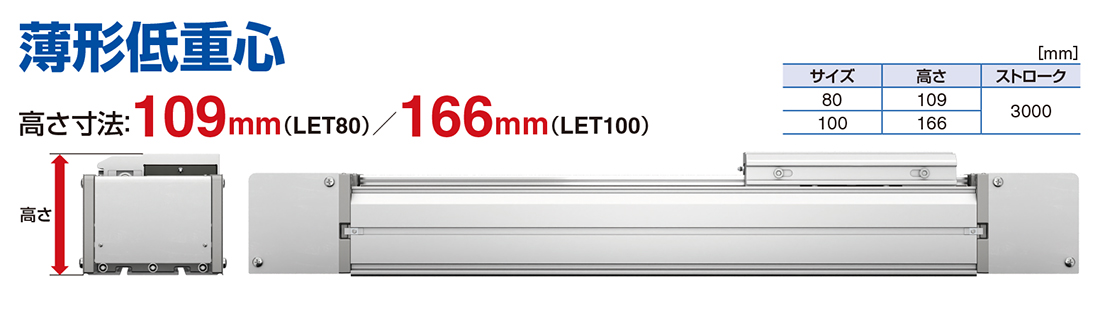

薄形低重心

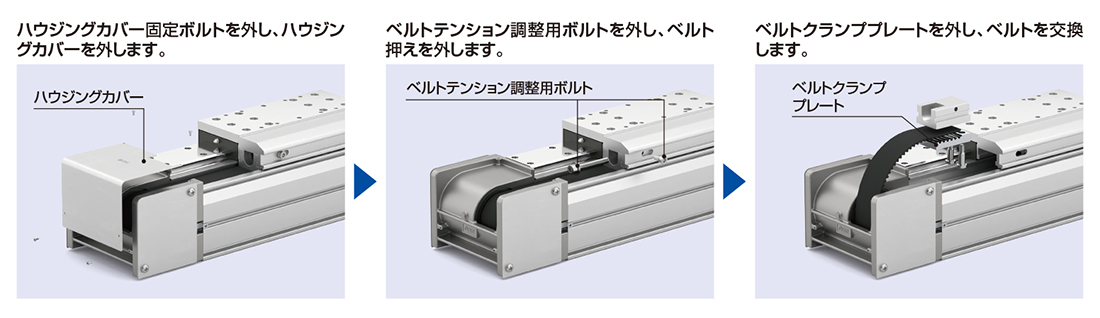

タイミングベルトの交換が容易

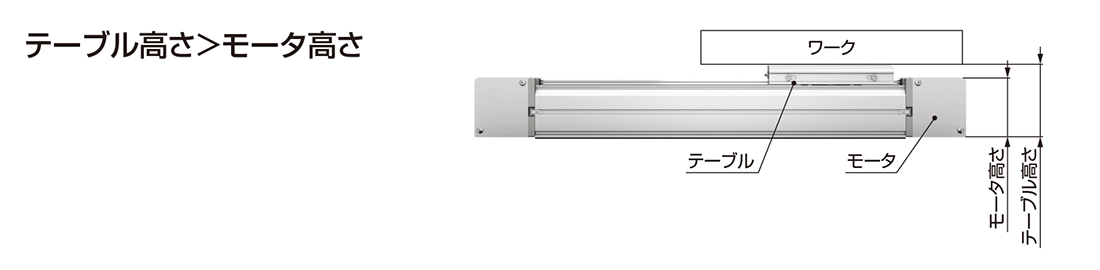

ワークのモータへの干渉なし

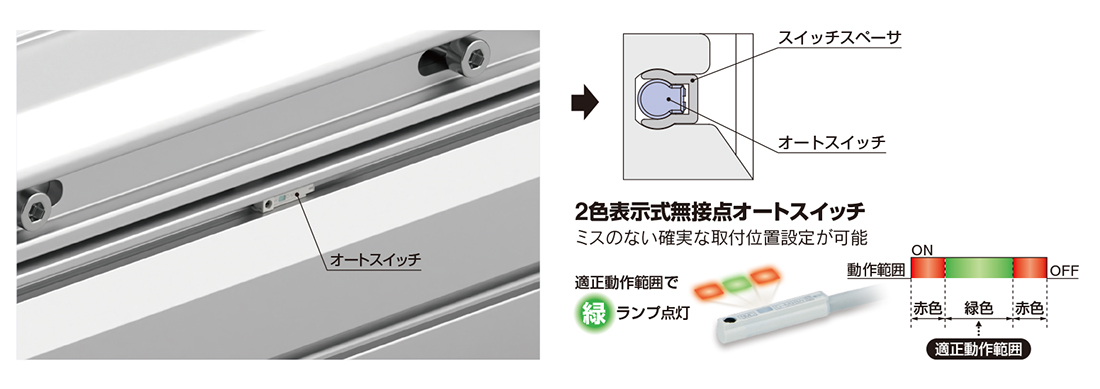

無接點オートスイッチ取付可能（リミット確認用、中間信號確認用）
?A 接點／ B 接點タイプを用意
?D-M9 □ W（2 色表示式）、D-M9 □、D-M9 □ E（B 接點タイプ）
