省配線フィールドバスシステム(シリアル伝送システム)
シリアル伝送システム EX600
-
?入力?出力対応
?IO-Linkユニット対応ターミナルユニット追加 [New]
※シリーズにより適用プロトコルは異なります。
詳細は各シリーズのカタログをご參照ください。
?IO-Linkデバイス機器
※EX600-SPN1/SPN2は2023年10月に生産終了します。
EX600-SPN3/SPN4ご選定願います。
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら シリアル伝送システム EX600
取扱説明書
シリーズ 検索結果を表示 EX600 検索結果を表示 シリアル伝送システム EX600
自己宣言書
シリーズ 検索結果を表示 EX600 検索結果を表示
| シリーズ | 保護構造 | 通信プロトコル※ | 適用バルブ |
|---|---|---|---|
| EX600 | IP67 | PROFIBUS DP DeviceNet? CC-Link EtherNet/IP? EtherCAT PROFINET Ethernet POWERLINK（オーダーメイド） Modbus TCP（オーダーメイド） CC-Link IE Field（オーダーメイド） | SY3000，5000，7000（プラグイン） JSY1000，3000，5000 SV1000，2000，3000 VQC1000，2000，4000，5000 S0700（IP40） |

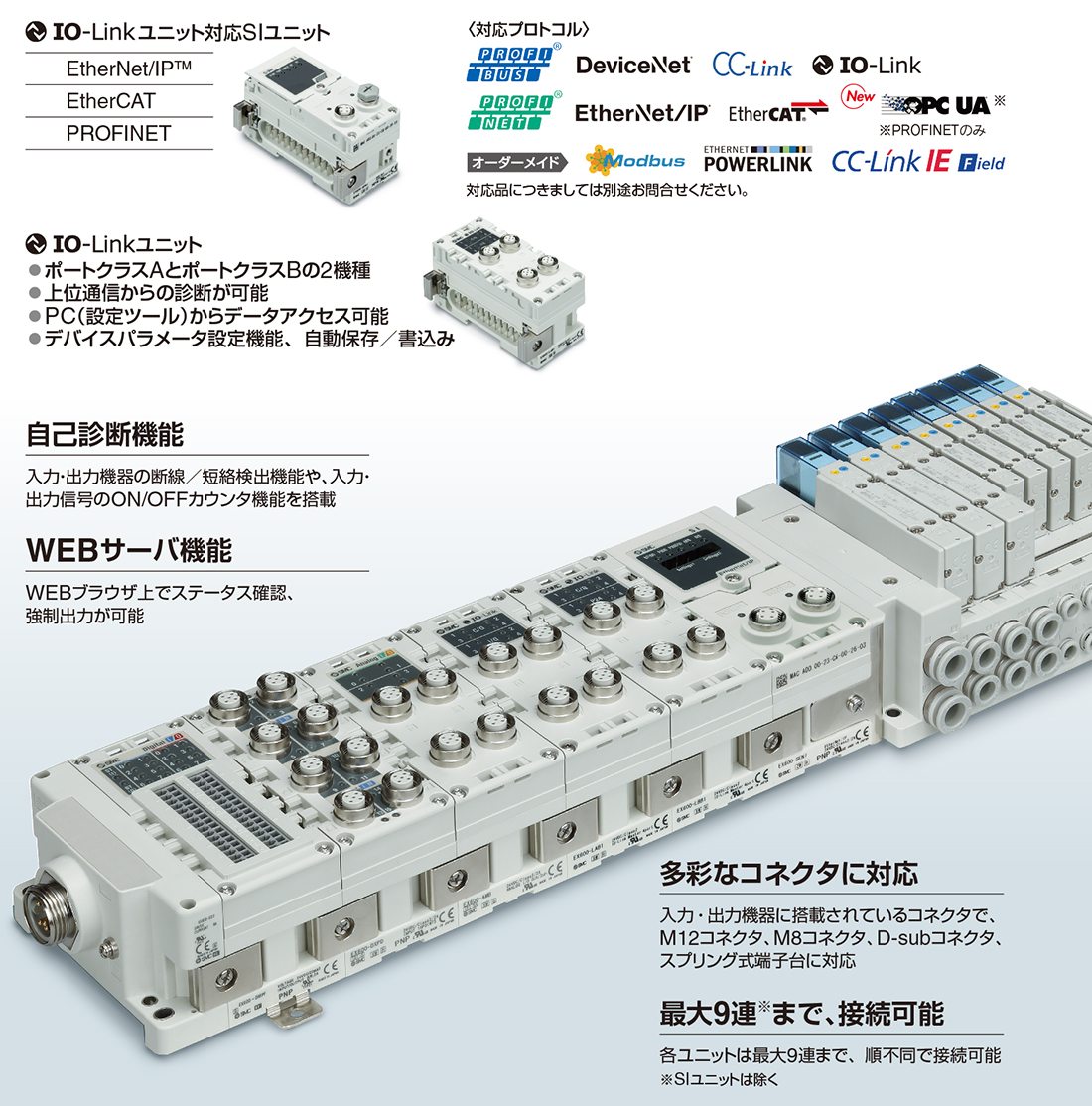

製品特長
デジタル入出力、アナログ入出力、IO-Linkユニットに対応
IO-Link
IO-Linkは國際規格IEC61131-9で規定されたセンサ?アクチュエータ用通信技術です。
IO-Linkユニットとデバイスを1対1で通信接続し、ON/OFF信號やセンサ計測値などの制御データだけでなく、製造メーカー名や製品品番などのデバイス情報、パラメータ、診斷データを送受信します。
センサや設備の狀態監視や異常検知を可能にし、立上げ工數削減や最短復舊、予防?予知保全に貢獻します。

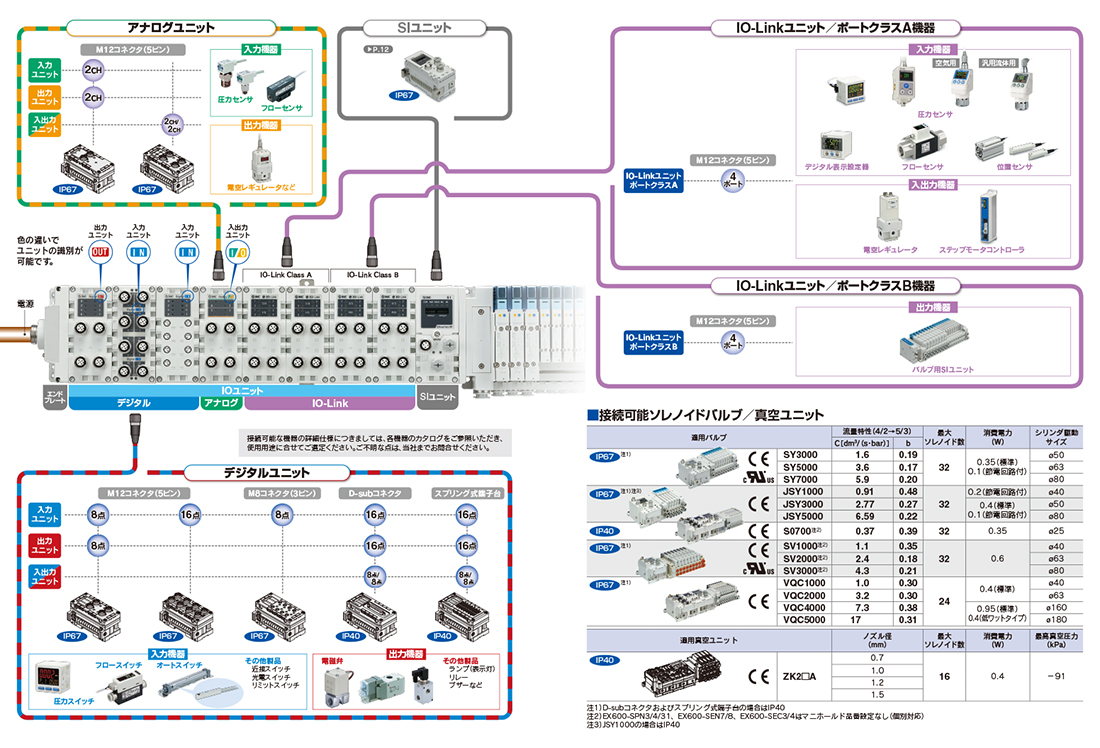

IO-Linkシステム構成
IO-Linkインターフェース
IO-Linkユニットとデバイスの接続部をポートと呼び、各ポートはデジタル通信を行う「IO-Linkモード」と、従來の接點入出力の「標準I/Oモード」とを切り替えることができます。
センサ用とアクチュエータ用と2種類の電源供給方法があります。
IO-Linkユニット

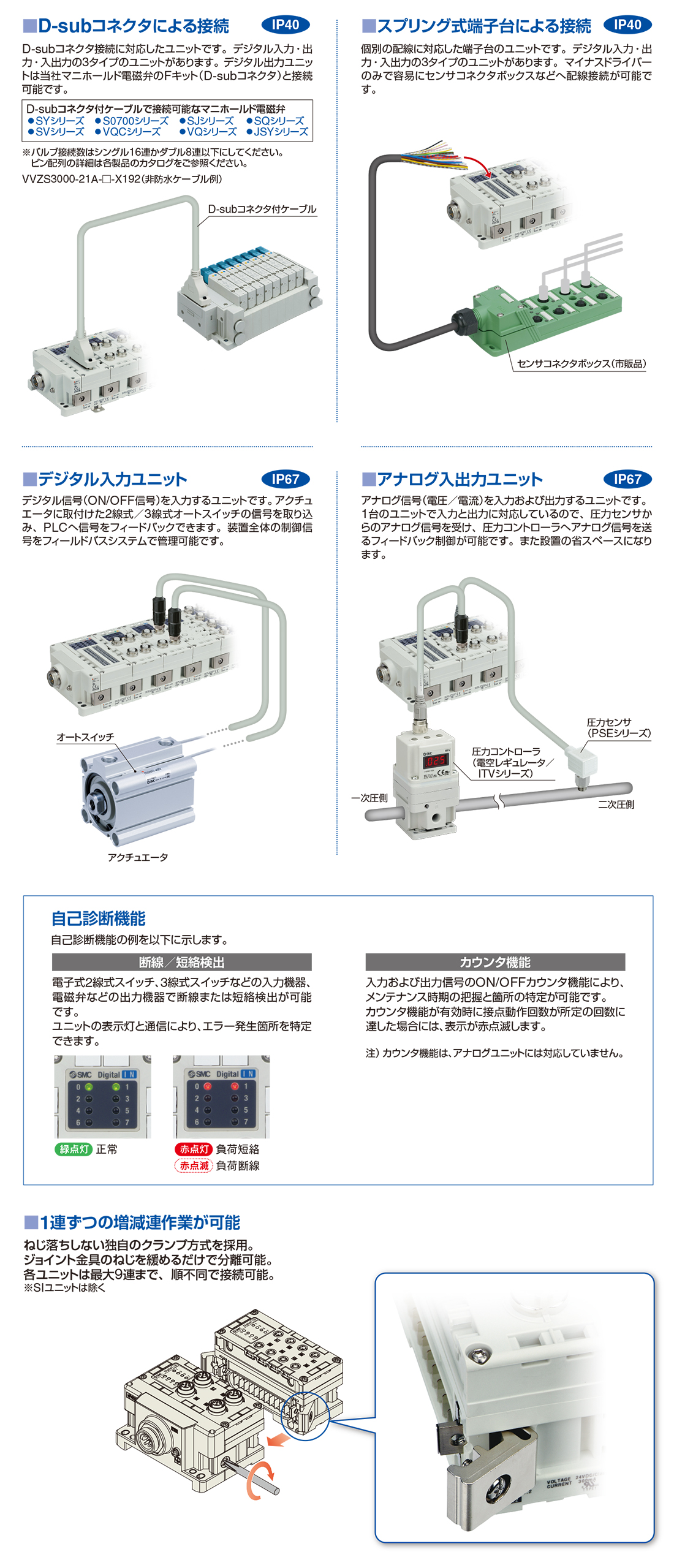

?デジタル／アナログ／IO-Linkユニットとの連結接続が可能
最大9つのIO-Linkユニットを連結可能（IO-Link接続可能臺數36臺）
デジタルユニット、アナログユニット、IO-Linkユニットを混在して最大9連まで順不同で連結可能です。
?ポートクラスAとポートクラスBの両方に対応
?PC（設定ツール）からデータアクセス可能
?診斷機能
上位通信からの診斷が可能
PLCプログラムやPC（Webブラウザ）からIO-Linkユニット（ポート）診斷情報を確認可能です。
PC（設定ツール）からデバイス診斷情報を確認可能です。
?デバイスパラメータ設定機能、自動保存?自動書込み
上位通信からデバイスのパラメータ設定が可能
PC（設定ツール）からパラメータ設定が可能です。
PLCプログラムからも出力データやメッセージデータを使ってパラメータ設定が可能です。
EtherNet系フィールドバスの機能
PROFINET（EX600-SPN3/4）、EtherNet/IPTM（EX600-SEN7/8）、EtherCAT（EX600-SEC3/4）は下記機能に対応しています。
?対応トポロジー（接続形態）
?QuickConnect?、Fast Start Up機能に対応
?Webサーバ機能を內蔵
EX600-SEN7/8、EX600-SPN3/4、EX600-SEC3/4はWebサーバ機能を內蔵しており、Microsoft Edgeなどの汎用Webブラウザを利用して、EX600のステータスの確認、パラメータ設定（EX600-SEN7/8、EX600-SEC3/4）、強制出力などが可能です。
設備立ち上げやメンテナンス作業を効率的に行えます。
PROFINET最新技術
System Redundancy S2
EX600-SPN3/4はSystem Redundancy S2に対応しており、プライマリーコントローラが故障しても、バックアップコントローラにより通信を継続します。
予期せぬ通信停止のトラブルを防ぐことができます。
※ System Redundancy S2を使用するためにはPLCが本機能に対応している必要があります。
EX600-SPN31 PROFINET/OPC UA対応
フィールドバス機器 EX600
