特殊パッド
ベルヌーイグリッパ ZNC
-
?薄布、フィルム、基板等の吸著搬送が可能
?省エネ 最大79％削減(リフト力に対する空気消費量の比較)
?高リフト力：65N
従來比10.3倍(ZNC80：65N ← 従來品：6.3N)
?3種のボディ材質：アルミ、樹脂、ステンレス
?アタッチメント
ストッパ付：ワークの橫滑りを防止
振動抑制カバー付：薄物ワークの振動音を低減
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
| シリーズ | 材質 | サイズ | アタッチメント |
|---|---|---|---|
| ZNC | アルミ 樹脂 ステンレス | ?20, ?30, ?40, ?60, ?80 | ストッパ付 振動抑制カバー付 |
製品特長
薄布、フィルム、基板等の吸著搬送が可能

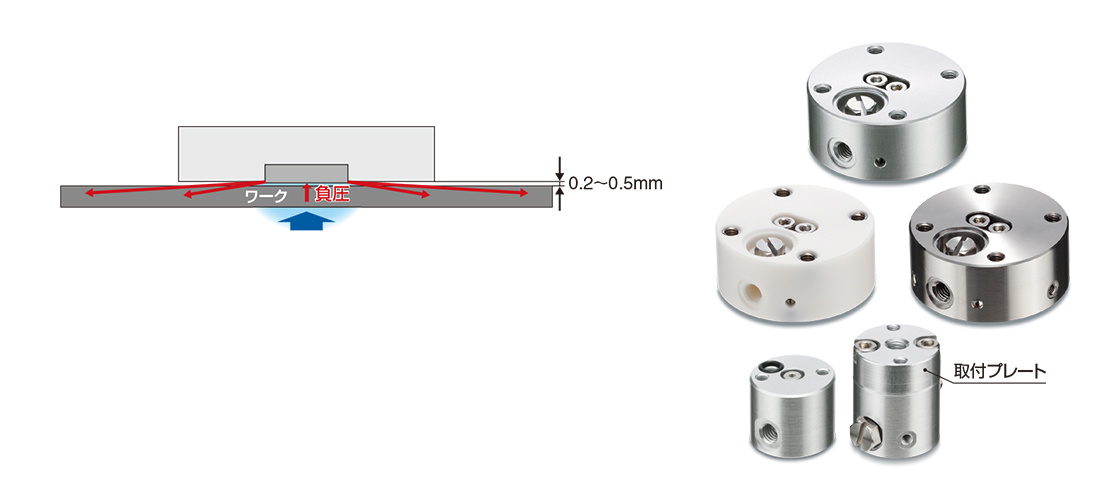

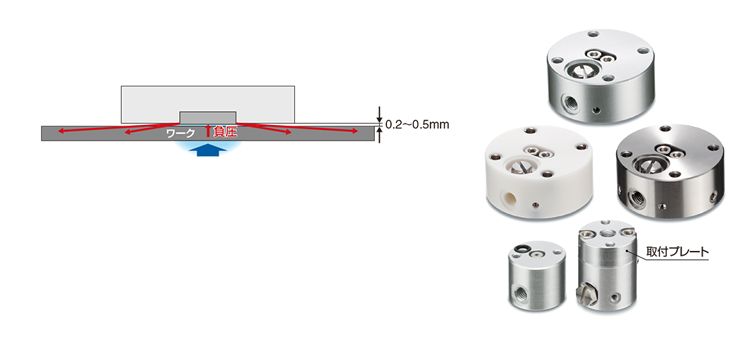

基本形（振動抑制カバー?ストッパなし）
ガラスなど平面で硬く通気性のないワークを吸著すると非接觸狀態になります。
ワークに近づくとグリッパとワークとの間に流れるエアの流速が早くなり、真空が発生して吸著します。
ガラスなど平面で硬く通気性のないワークの場合は、非接觸狀態になり、0.2 ? 0.5mm 付近でバランスします。

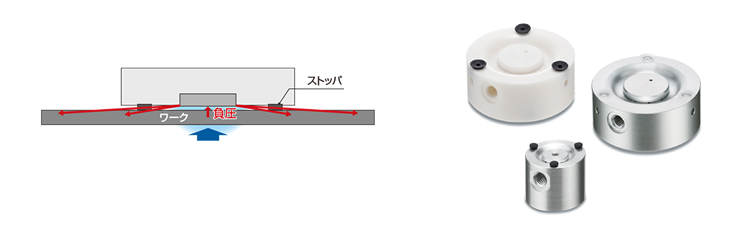

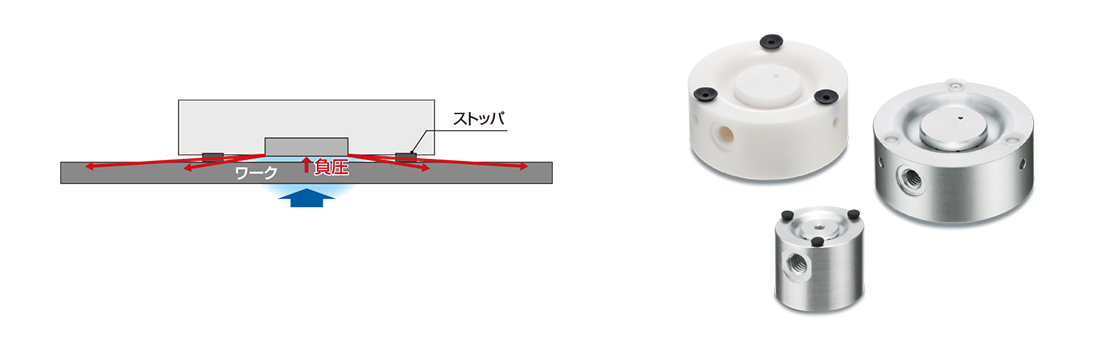

ストッパ付
ストッパのゴムによりワークの橫滑りを防止します。
ストッパを付けることで非接觸から接觸狀態となりワークをグリップします。ガラスなど平面で硬いワークの場合は、滑り止めとしてストッ
パ付を推奨します。布や紙など軟らかいワークを滑り止めとして使用する場合は、グリッパに接觸して振動音が発生する恐れがあるため、
振動抑制カバー付を推奨します。
※ストッパはゴムのみ交換可能 ※ストッパを付けるとリフト力が低下します。

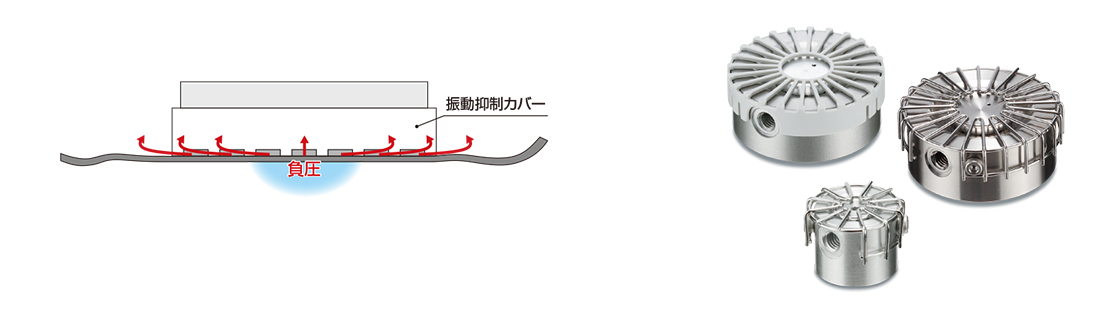

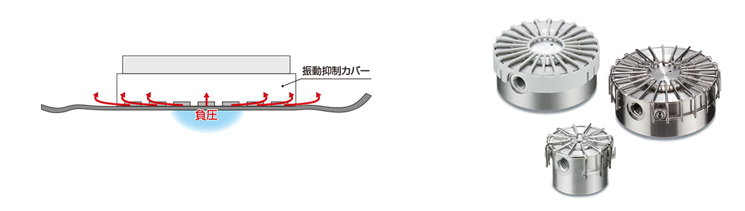

振動抑制カバー付
布や紙など軟らかいワークを吸著した際に生じる振動を抑制します。
振動抑制カバーにより布や紙など軟らかいワークがグリッパに接觸することで発生する振動を抑制し、音の発生を低減します。
振動抑制カバーとワークとの隙間にエアが高速で流れ、安定した吸著搬送が可能になります。
※ 振動抑制カバーを付けると非接觸ではなく接觸になります。 ※振動抑制カバーを付けるとリフト力が低下します。

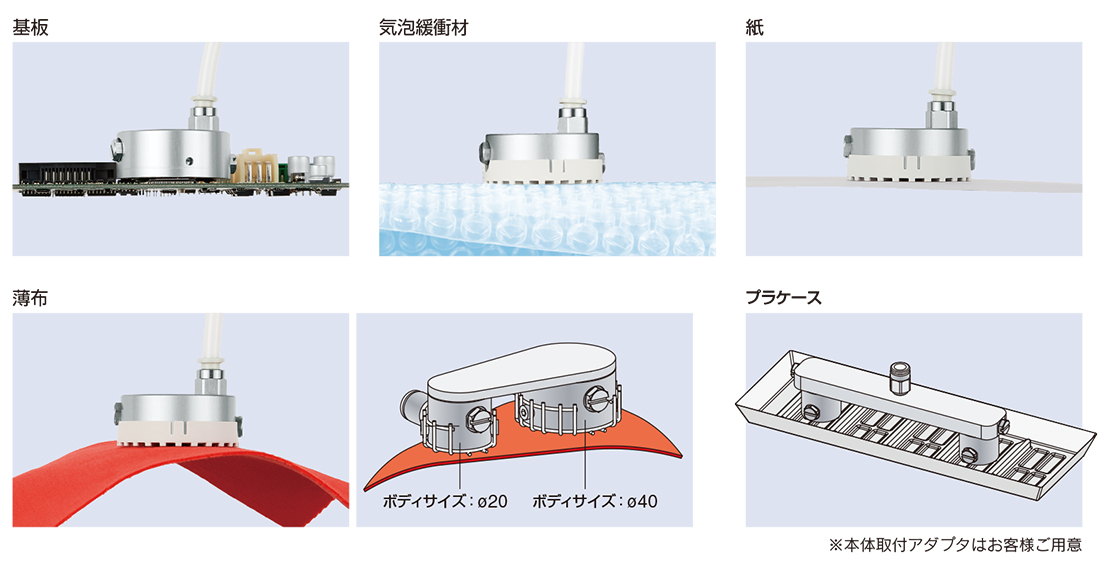

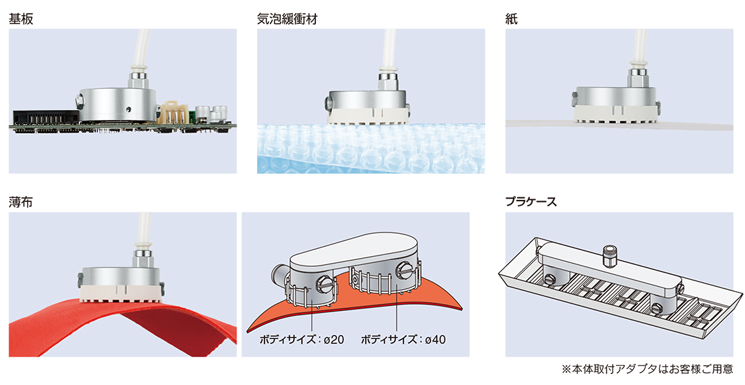

用途例

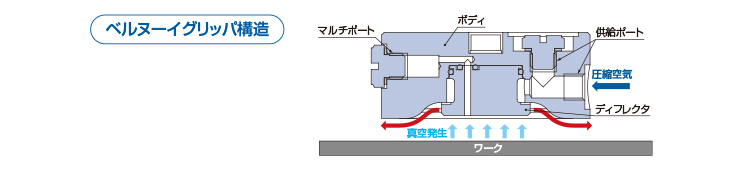

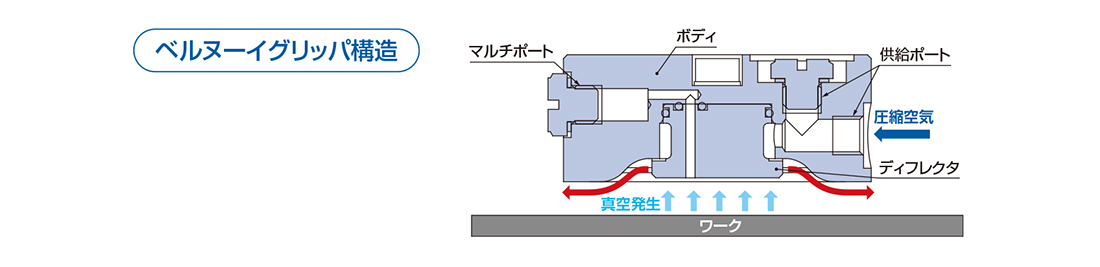

構造と作動原理
クリーンなエアを供給することで、異物の目詰まりを防止

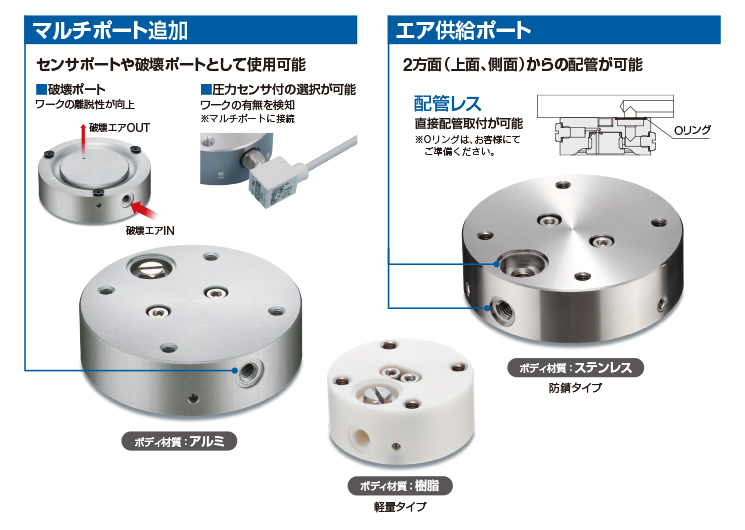

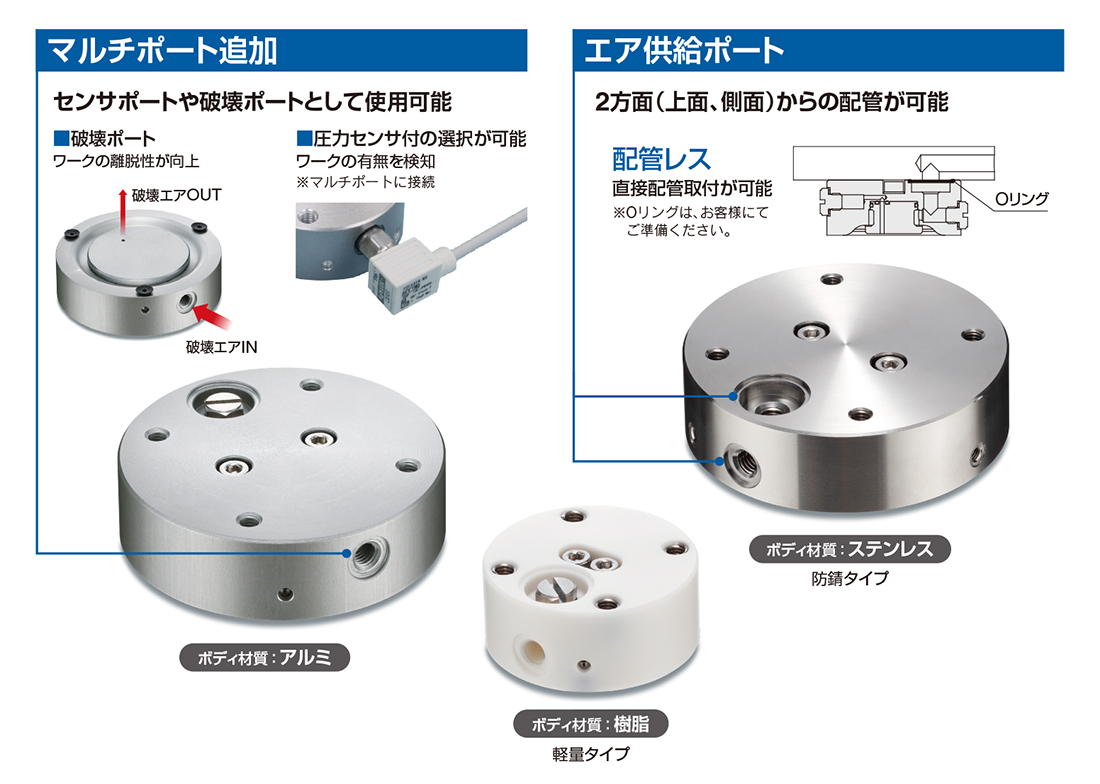

配管ポート

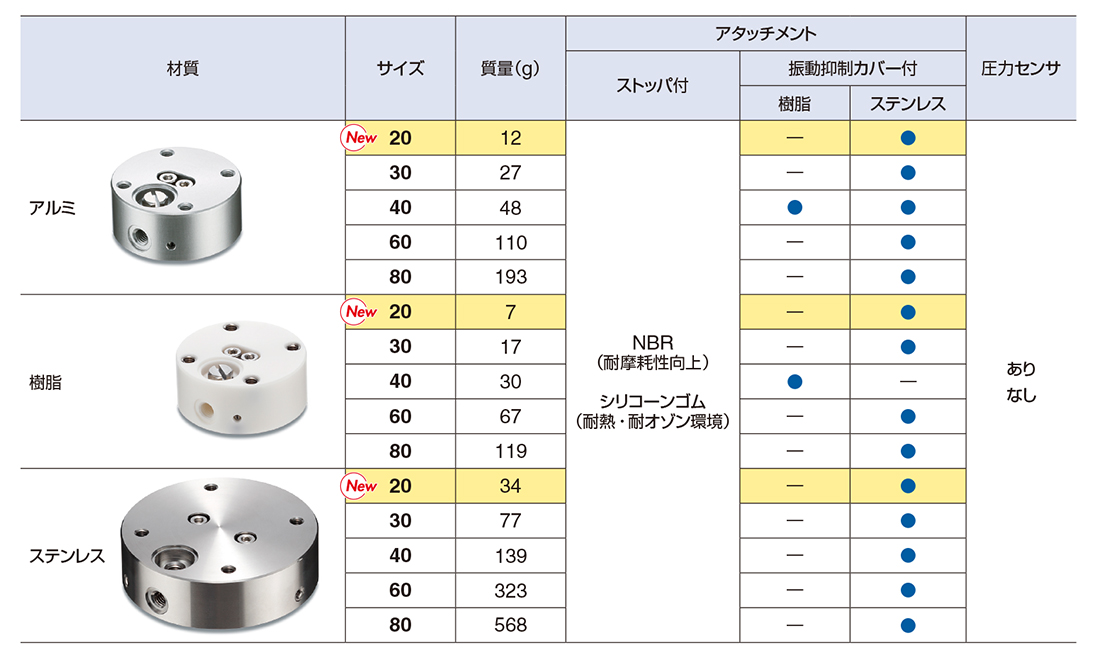

シリーズバリエーション
